کلید های محافظ جان ترکیبی پارس فانال

معرفی کلید محافظ جان ترکیبی پارس فانال

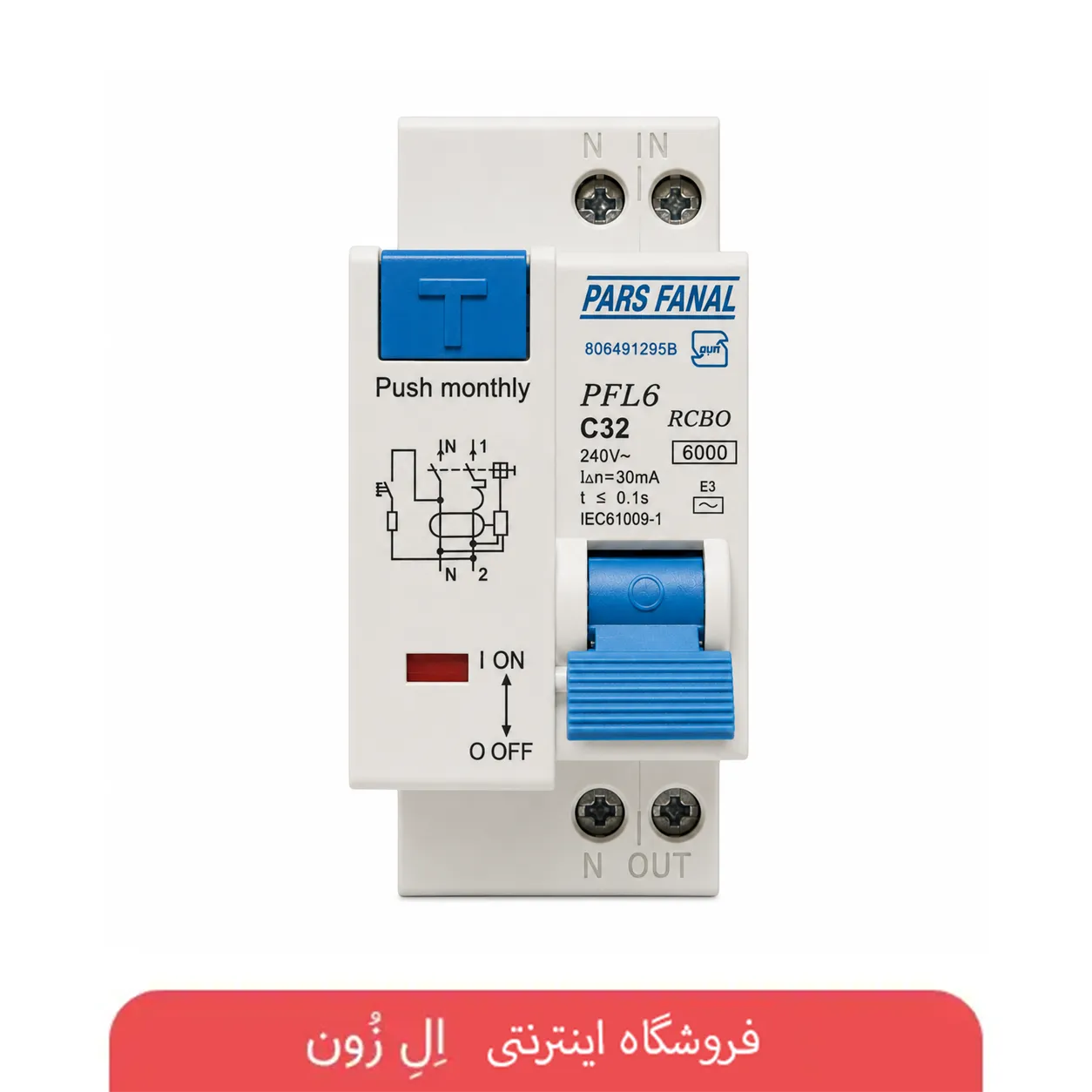

کلید محافظ جان ترکیبی پارس فانال یا RCBO پارس فانال یکی از تجهیزات حفاظتی کاربردی در تابلوهای برق تک‌فاز است که دو عملکرد مهم حفاظت در برابر جریان نشتی و حفاظت در برابر اضافه‌جریان را در یک دستگاه ارائه می‌دهد. این کلید می‌تواند مدار را در برابر نشتی برق، اضافه‌بار و اتصال کوتاه محافظت کند و به همین دلیل، گزینه‌ای مناسب برای حفاظت مستقل مدارهای خروجی ساختمان‌های مسکونی، اداری، تجاری و کارگاهی محسوب می‌شود.

خانواده کلیدهای RCBO پارس فانال سری C در جریان‌های نامی 6، 10، 16، 20، 25، 32 و 40 آمپر عرضه می‌شود. وجود آمپراژهای مختلف این امکان را فراهم می‌کند که متناسب با توان مصرف‌کننده، نوع مدار، سطح مقطع کابل و شرایط بهره‌برداری، مدل مناسب انتخاب شود. تفاوت اصلی مدل‌های این خانواده در جریان نامی آن‌هاست و سایر ویژگی‌های فنی باید با اطلاعات درج‌شده روی بدنه، بسته‌بندی یا مستندات رسمی هر مدل تطبیق داده شود.

RCBO چیست و چه عملکردی دارد؟

RCBO مخفف عبارت Residual Current Circuit Breaker with Overcurrent Protection است. این تجهیز، عملکرد کلید محافظ جان و کلید مینیاتوری را با یکدیگر ترکیب می‌کند. به بیان ساده، RCBO علاوه بر تشخیص جریان نشتی، مدار را در برابر افزایش غیرمجاز جریان و اتصال کوتاه نیز قطع می‌کند.

در شرایط عادی، مقدار جریان عبوری از سیم فاز باید با مقدار جریان بازگشتی از سیم نول برابر باشد. اگر بخشی از جریان به‌دلیل خرابی عایق، تماس سیم با بدنه فلزی، وجود رطوبت یا ایجاد مسیر ناخواسته به زمین منتقل شود، میان جریان فاز و نول اختلاف ایجاد می‌شود. کلید RCBO این اختلاف را تشخیص داده و در صورت رسیدن جریان نشتی به حد عملکرد، مدار را قطع می‌کند.

در زمان اضافه‌بار نیز اگر جریان مدار برای مدتی از مقدار نامی کلید بیشتر شود، بخش حرارتی تجهیز فعال شده و از گرم‌شدن بیش از حد سیم‌ها و تجهیزات جلوگیری می‌کند. هنگام اتصال کوتاه، افزایش شدید و ناگهانی جریان توسط مکانیزم مغناطیسی کلید تشخیص داده می‌شود و مدار با سرعت بالاتری قطع خواهد شد.

چرا استفاده از کلید محافظ جان ترکیبی اهمیت دارد؟

استفاده از RCBO باعث می‌شود هر مدار خروجی تابلو برق، حفاظت مستقل داشته باشد. در روش‌هایی که یک محافظ جان مشترک برای چند مدار استفاده می‌شود، ایجاد نشتی در یکی از مدارها ممکن است تمام خطوط متصل به آن کلید را قطع کند. این وضعیت می‌تواند باعث خاموش‌شدن هم‌زمان روشنایی، پریزها و سایر مصرف‌کننده‌ها شود.

در مقابل، نصب RCBO برای هر مدار موجب می‌شود خطا به همان مدار معیوب محدود شود. در نتیجه، سایر مدارهای سالم به کار خود ادامه می‌دهند و تشخیص محل بروز مشکل نیز ساده‌تر خواهد بود. این ویژگی در ساختمان‌هایی که تداوم برق‌رسانی اهمیت دارد، مزیت قابل توجهی محسوب می‌شود.

ترکیب چند عملکرد حفاظتی در یک تجهیز همچنین می‌تواند طراحی تابلو را منظم‌تر کند و از نصب جداگانه کلید مینیاتوری و محافظ جان برای هر خط جلوگیری کند. بااین‌حال، فضای اشغال‌شده در تابلو باید بر اساس ابعاد واقعی و تعداد ماژول‌های هر مدل بررسی شود.

تفاوت کلید RCBO با کلید مینیاتوری

کلید مینیاتوری یا MCB برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این تجهیز نمی‌تواند به‌تنهایی جریان نشتی برق را تشخیص دهد. بنابراین استفاده از کلید مینیاتوری، جایگزین محافظ جان نیست.

کلید RCBO علاوه بر برخورداری از عملکرد اضافه‌بار و اتصال کوتاه، اختلاف جریان میان فاز و نول را نیز کنترل می‌کند. به همین دلیل، حفاظت گسترده‌تری نسبت به کلید مینیاتوری معمولی ارائه می‌دهد.

تفاوت RCBO با محافظ جان RCCB

کلید RCCB یا محافظ جان معمولی برای تشخیص جریان نشتی طراحی شده است، اما به‌طور معمول حفاظت مستقلی در برابر اضافه‌بار و اتصال کوتاه ندارد. برای استفاده ایمن از RCCB باید یک کلید مینیاتوری یا تجهیز حفاظت اضافه‌جریان نیز در مدار نصب شود.

در کلید RCBO، هر دو عملکرد در یک محصول ادغام شده‌اند. این ساختار باعث می‌شود حفاظت مدار به‌صورت متمرکز انجام شود و هر خط خروجی بتواند تجهیزات حفاظتی مستقل خود را داشته باشد.

منحنی قطع C چه مفهومی دارد؟

مدل‌های این خانواده با عنوان سری C عرضه می‌شوند. منحنی قطع C معمولاً برای مدارهایی مورد استفاده قرار می‌گیرد که هنگام راه‌اندازی، جریان لحظه‌ای آن‌ها از جریان عادی بیشتر است. برخی تجهیزات روشنایی، موتورهای کوچک، پمپ‌ها، ابزارهای برقی و مصرف‌کننده‌های دارای جریان راه‌اندازی می‌توانند در این گروه قرار گیرند.

بااین‌حال، وجود حرف C در نام محصول نباید تنها معیار انتخاب باشد. نوع مصرف‌کننده، جریان هجومی، سطح مقطع کابل و هماهنگی کلید با سایر تجهیزات حفاظتی باید توسط فرد متخصص بررسی شود.

تفاوت مدل‌های 6 تا 40 آمپر

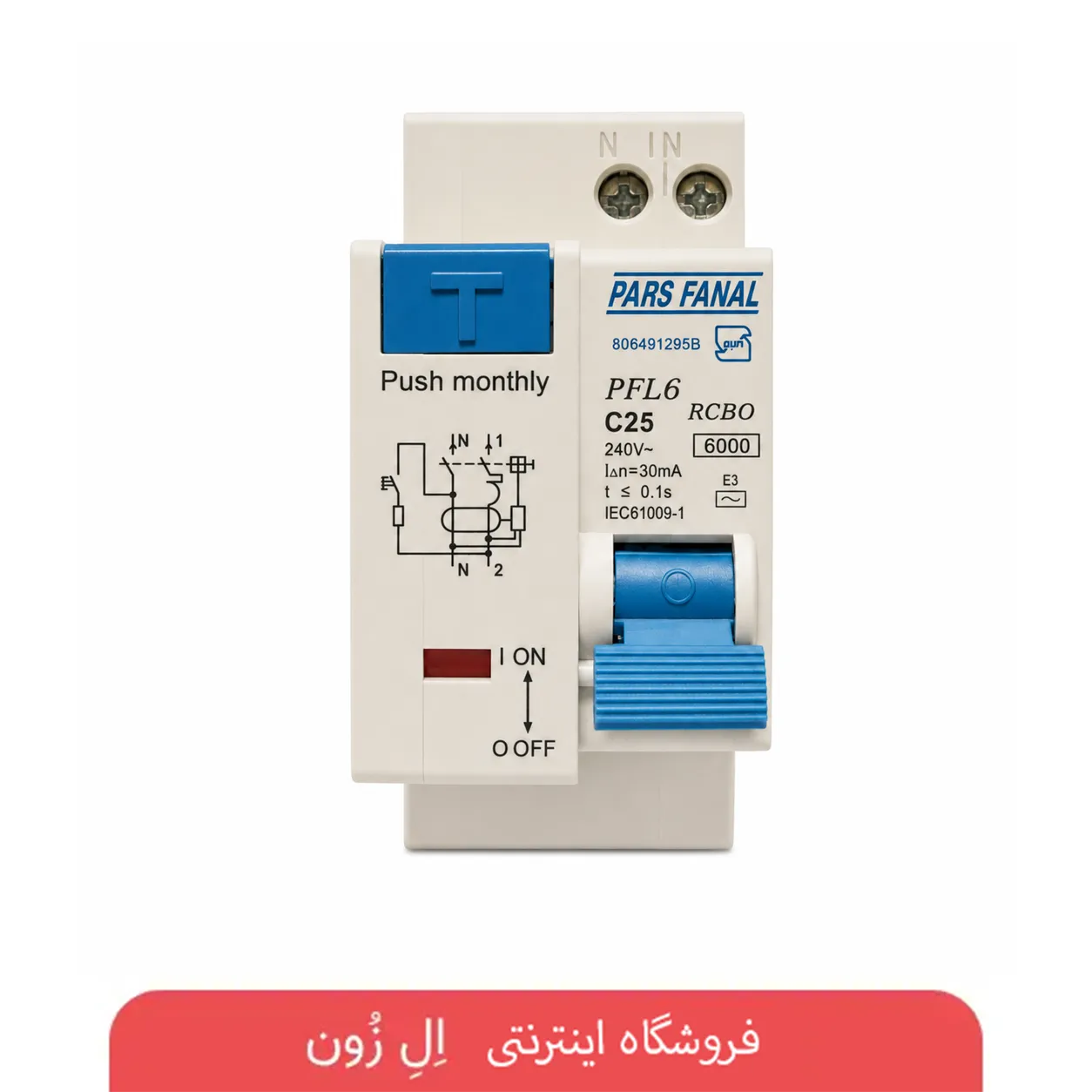

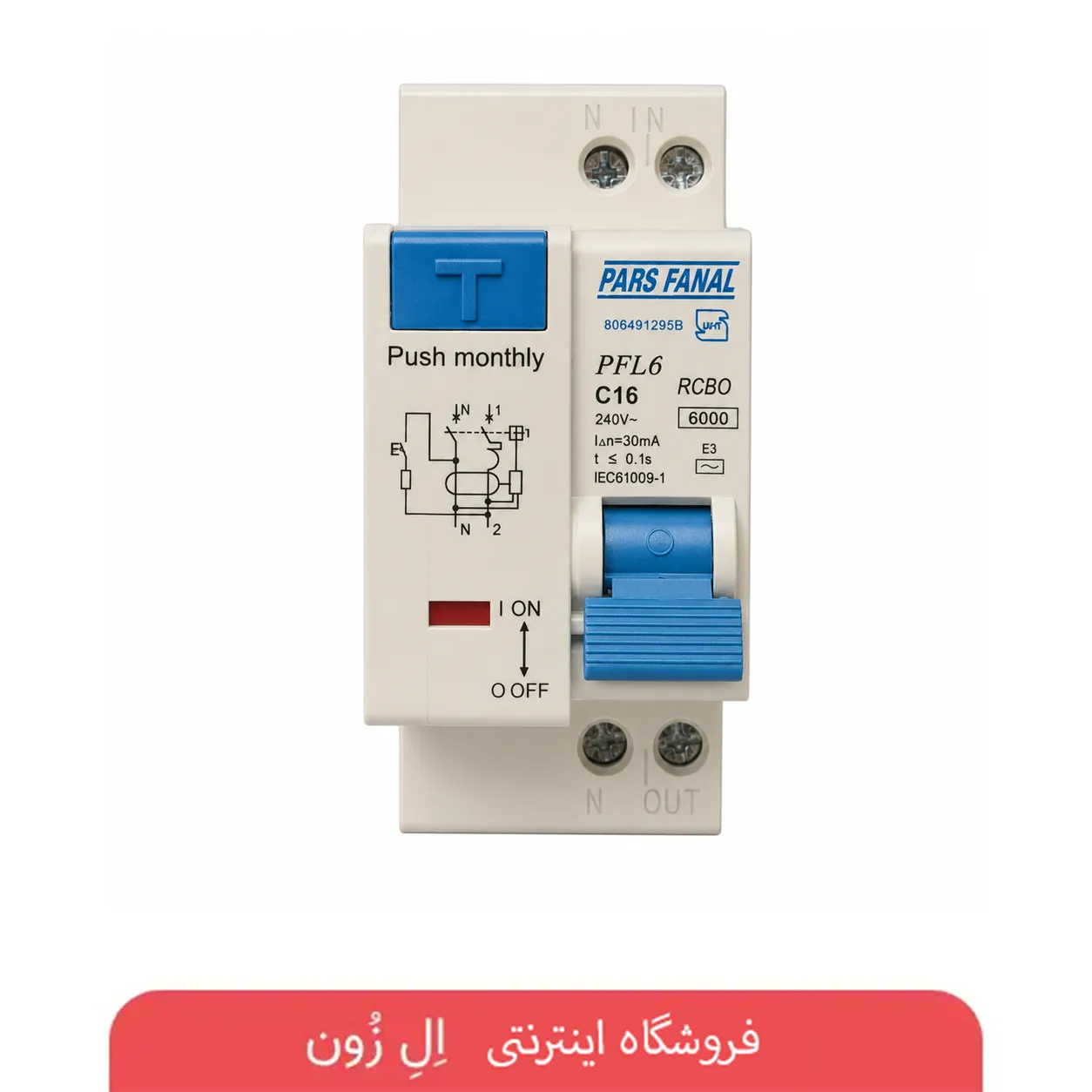

کلید محافظ جان ترکیبی پارس فانال در مدل‌های C6، C10، C16، C20، C25، C32 و C40 ارائه می‌شود. عدد درج‌شده پس از حرف C، جریان نامی کلید را برحسب آمپر نشان می‌دهد.

مدل‌های با آمپراژ پایین‌تر معمولاً برای مدارهای کم‌مصرف بررسی می‌شوند و مدل‌های با جریان نامی بیشتر برای مدارهایی کاربرد دارند که توان مصرفی بالاتری دارند. بااین‌حال، نمی‌توان تنها بر اساس نوع وسیله برقی، آمپراژ کلید را تعیین کرد.

برای انتخاب صحیح باید موارد زیر بررسی شوند:

• سطح مقطع سیم یا کابل مدار
• جریان مجاز هادی
• توان و جریان مصرف‌کننده
• جریان لحظه‌ای هنگام راه‌اندازی
• طول مسیر کابل‌کشی
• شرایط نصب و دمای محیط
• افت ولتاژ مجاز
• نوع بار الکتریکی
• مشخصات کلید حفاظتی بالادست
• الزامات طراحی و استانداردهای پروژه

استفاده از کلیدی با جریان نامی بالاتر از ظرفیت کابل می‌تواند موجب شود سیم پیش از عملکرد کلید بیش از حد گرم شود. انتخاب آمپراژ کمتر از مقدار موردنیاز نیز ممکن است باعث قطع‌های مکرر و ناخواسته مدار شود.

کاربردهای کلید محافظ جان ترکیبی پارس فانال

این محصول برای حفاظت مدارهای نهایی تک‌فاز در تابلوهای برق قابل استفاده است. مدارهای روشنایی، پریزهای عمومی، تجهیزات اداری، خطوط برق فروشگاهی و برخی مصرف‌کننده‌های تک‌فاز از جمله کاربردهای قابل بررسی برای این خانواده هستند.

در ساختمان‌های مسکونی می‌توان از RCBO برای تفکیک مدارهای آشپزخانه، روشنایی، پریز اتاق‌ها و تجهیزات خاص استفاده کرد. در محیط‌های اداری و تجاری نیز حفاظت مستقل مدارهای رایانه، تجهیزات شبکه، روشنایی و پریزهای عمومی می‌تواند مدیریت خطا را آسان‌تر کند.

کاربرد دقیق هر مدل باید پس از محاسبه جریان مدار و بررسی مشخصات فنی محصول مشخص شود. نام‌گذاری آمپراژ به‌تنهایی نشان‌دهنده مناسب‌بودن کلید برای یک مصرف‌کننده مشخص نیست.

مزایای استفاده از RCBO در تابلو برق

یکی از مهم‌ترین مزایای RCBO، کاهش گستره خاموشی هنگام بروز خطاست. اگر هر مدار به یک RCBO جداگانه مجهز باشد، ایجاد نشتی یا اضافه‌جریان در یک مسیر فقط همان خط را از مدار خارج می‌کند.

این تفکیک حفاظتی علاوه بر حفظ برق سایر قسمت‌ها، فرآیند عیب‌یابی را نیز سریع‌تر می‌کند. برق‌کار می‌تواند با بررسی کلید قطع‌شده، محدوده مدار معیوب را تشخیص دهد و بدون بررسی کامل تمام تابلو، به محل احتمالی خطا دسترسی پیدا کند.

از دیگر مزایای این ساختار، کاهش تعداد اتصالات داخلی تابلو در مقایسه با نصب چند تجهیز مجزا برای هر مدار است. کاهش اتصالات، در صورت اجرای صحیح، می‌تواند احتمال اشتباه در سیم‌بندی را کمتر کرده و نظم تابلو را افزایش دهد.

نکات مهم پیش از خرید

پیش از خرید کلید محافظ جان ترکیبی پارس فانال، باید اطلاعات درج‌شده روی بدنه محصول با نیاز پروژه تطبیق داده شود. مشخصات مهم شامل جریان نامی، جریان نشتی، منحنی قطع، قدرت قطع، ولتاژ نامی، تعداد پل، نوع حساسیت و کد فنی محصول است.

نوع حساسیت جریان نشتی نیز اهمیت زیادی دارد. کلیدهای نوع AC برای تشخیص جریان نشتی متناوب سینوسی طراحی شده‌اند، درحالی‌که مدل‌های نوع A می‌توانند برخی جریان‌های نشتی پالسی DC را نیز تشخیص دهند. به دلیل منتشرنشدن اطلاعات رسمی کامل برای تمام مدل‌های معرفی‌شده، نوع دقیق حساسیت باید از روی علامت درج‌شده روی محصول بررسی شود.

همچنین باید مشخص شود محصول دارای ساختار تک‌پل، دوپل یا 1P+N است. در برخی فروشگاه‌ها ممکن است عبارت تک‌پل برای یک کلید تک‌فاز استفاده شود، اما از نظر فنی این عبارات یکسان نیستند. تعداد پل و نحوه قطع فاز و نول باید پیش از خرید کنترل شود.

قدرت قطع نیز باید متناسب با سطح جریان اتصال کوتاه احتمالی محل نصب انتخاب شود. استفاده از کلیدی با قدرت قطع نامناسب می‌تواند عملکرد ایمن تجهیز را در زمان اتصال کوتاه تحت تأثیر قرار دهد.

نکات نصب و بهره‌برداری

نصب کلید RCBO باید توسط برق‌کار متخصص انجام شود. سیم فاز و نول باید مطابق نقشه و علائم درج‌شده روی کلید متصل شوند. اتصال اشتباه ورودی و خروجی یا مشترک‌کردن نول چند مدار ممکن است باعث عملکرد نادرست یا قطع ناخواسته کلید شود.

وجود RCBO به معنی حذف سیستم اتصال زمین نیست. سیم ارت، هم‌بندی، عایق‌بندی مناسب و اجرای استاندارد سیم‌کشی همچنان ضروری هستند. کلید محافظ جان تنها یکی از اجزای سیستم ایمنی برق محسوب می‌شود.

در صورت وجود دکمه TEST روی محصول، باید عملکرد آن مطابق دستورالعمل سازنده به‌صورت دوره‌ای بررسی شود. فشردن دکمه تست باید باعث قطع کلید شود. اگر کلید در زمان تست عمل نکند، لازم است مدار و تجهیز توسط فرد متخصص بررسی شوند.
