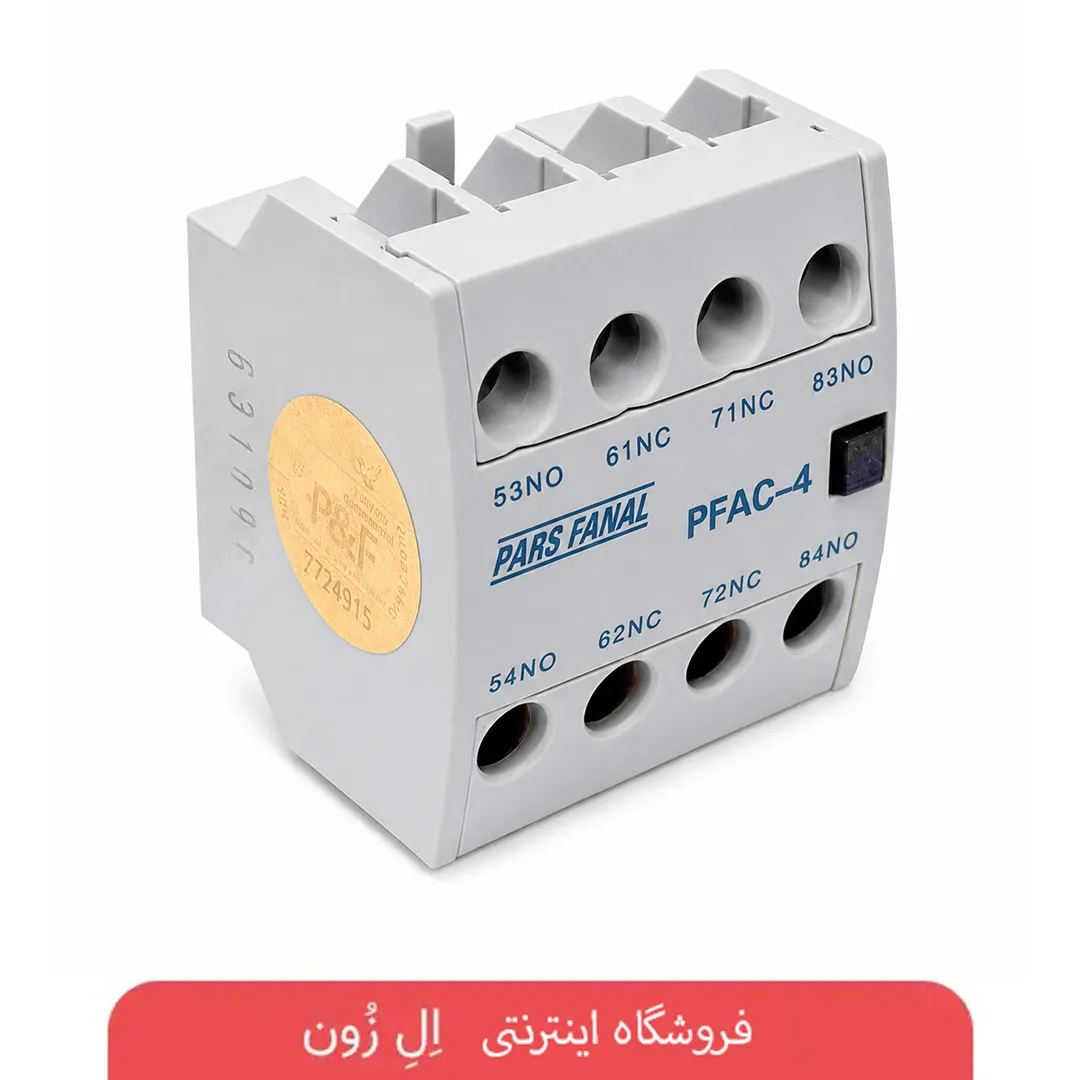

کنتاکت های کمکی پارس فانال سری PFA

معرفی کنتاکت کمکی پارس فانال سری PFA

کنتاکت کمکی پارس فانال سری PFA یکی از تجهیزات جانبی مدار فرمان است که برای افزایش تعداد مسیرهای کنترلی قابل استفاده در کنار تجهیزات قطع و وصل الکترومغناطیسی به کار می‌رود. این خانواده شامل مدل‌های PFA-11، PFA-20، PFA-02 و PFA-22 است و هر مدل با هدف ایجاد آرایش مشخصی از کنتاکت‌های فرمان طراحی شده است.

در مدارهای صنعتی، کنتاکتور وظیفه قطع و وصل بار اصلی را بر عهده دارد؛ اما کنتاکت‌های اصلی کنتاکتور برای عبور جریان مصرف‌کننده طراحی شده‌اند و استفاده از آن‌ها در بخش فرمان مناسب نیست. برای اجرای فرمان‌هایی مانند خودنگهدار، اینترلاک، ارسال وضعیت، روشن‌کردن چراغ سیگنال، فعال‌کردن رله یا انتقال فرمان به کنترلر، از کنتاکت‌های کمکی استفاده می‌شود.

کنتاکت کمکی سری PFA امکان توسعه مدار فرمان را بدون نیاز به افزودن کنتاکتور یا رله مجزا فراهم می‌کند. به همین دلیل، انتخاب صحیح آن می‌تواند باعث کاهش تعداد قطعات داخل تابلو، ساده‌ترشدن سیم‌کشی و افزایش نظم مدار کنترل شود.

پارس فانال از تولیدکنندگان تجهیزات برق صنعتی در ایران است و در گروه محصولات خود انواع کنتاکتور، رله اضافه‌بار، کلید مینیاتوری و تجهیزات جانبی مدار فرمان را عرضه می‌کند. وب‌سایت رسمی این مجموعه نیز فعالیت شرکت در زمینه تولید تجهیزات برق صنعتی تحت لیسانس Fanal آلمان را اعلام کرده است.

عملکرد کنتاکت کمکی چگونه است؟

عملکرد کنتاکت کمکی به وضعیت مکانیکی تجهیز اصلی وابسته است. زمانی که بوبین کنتاکتور برق‌دار می‌شود، هسته متحرک کنتاکتور تغییر وضعیت می‌دهد و هم‌زمان کنتاکت‌های کمکی متصل به آن نیز باز یا بسته می‌شوند.

کنتاکت‌های کمکی معمولاً در دو وضعیت اصلی تعریف می‌شوند:

• کنتاکت باز یا NO: در حالت عادی مسیر آن قطع است و پس از عملکرد کنتاکتور، بسته می‌شود.
• کنتاکت بسته یا NC: در حالت عادی مسیر آن برقرار است و پس از عملکرد کنتاکتور، باز می‌شود.

این تغییر وضعیت برای کنترل منطقی مدار استفاده می‌شود و نباید با عملکرد کنتاکت‌های قدرت اشتباه گرفته شود. کنتاکت کمکی برای فرمان، سیگنال و انتقال وضعیت مناسب است و برای قطع و وصل مستقیم بارهای قدرت مانند موتور، هیتر یا مصرف‌کننده‌های پرجریان انتخاب نمی‌شود.

ویژگی‌های کنتاکت کمکی سری PFA

مهم‌ترین ویژگی این خانواده، فراهم‌کردن مسیرهای اضافی برای توسعه مدار فرمان است. با استفاده از کنتاکت کمکی مناسب می‌توان وضعیت روشن یا خاموش بودن کنتاکتور را به سایر تجهیزات منتقل کرد یا چند فرمان وابسته را به‌صورت هم‌زمان اجرا نمود.

مدل‌های معرفی‌شده این خانواده عبارت‌اند از:

• کنتاکت کمکی پارس فانال مدل PFA-11
• کنتاکت کمکی پارس فانال مدل PFA-20
• کنتاکت کمکی پارس فانال مدل PFA-02
• کنتاکت کمکی پارس فانال مدل PFA-22

اطلاعات فنی رسمی و قابل استناد درباره جریان نامی، ولتاژ عایقی، ترمینال‌بندی، ابعاد و فهرست دقیق کنتاکتورهای سازگار با این چهار کد در منابع رسمی قابل دسترس منتشر نشده است. بنابراین، پیش از خرید باید تطابق مدل کنتاکت کمکی با سری و فریم کنتاکتور موجود بررسی شود.

کاربرد در مدار خودنگهدار

یکی از رایج‌ترین کاربردهای کنتاکت کمکی، اجرای مدار خودنگهدار کنتاکتور است. در این مدار، پس از فشردن شستی استارت و وصل‌شدن کنتاکتور، یک کنتاکت کمکی باز تغییر وضعیت داده و مسیر تغذیه بوبین را حفظ می‌کند. در نتیجه، پس از رهاکردن شستی استارت، کنتاکتور همچنان در وضعیت وصل باقی می‌ماند.

با فشردن شستی استپ یا عملکرد یکی از تجهیزات حفاظتی، مسیر بوبین قطع شده و کنتاکتور به وضعیت اولیه بازمی‌گردد. اجرای صحیح این مدار به انتخاب کنتاکت کمکی متناسب و سیم‌کشی اصولی نیاز دارد.

کاربرد در مدار اینترلاک

در مدارهایی که دو کنتاکتور نباید هم‌زمان فعال شوند، کنتاکت کمکی در ایجاد اینترلاک الکتریکی نقش مهمی دارد. نمونه متداول آن، مدار چپ‌گرد و راست‌گرد موتور سه‌فاز است.

در چنین مداری، کنتاکت کمکی بسته هر کنتاکتور در مسیر بوبین کنتاکتور مقابل قرار می‌گیرد. با فعال‌شدن یکی از کنتاکتورها، مسیر فرمان کنتاکتور دیگر قطع می‌شود و امکان وصل هم‌زمان آن‌ها کاهش می‌یابد. اینترلاک مکانیکی و الکتریکی باید متناسب با طراحی تابلو به‌صورت مکمل استفاده شوند.

ارسال وضعیت به چراغ سیگنال و کنترلر

کنتاکت کمکی می‌تواند وضعیت عملکرد کنتاکتور را به چراغ سیگنال، رله واسط، PLC یا سایر اجزای مدار فرمان منتقل کند. برای مثال، پس از وصل‌شدن کنتاکتور می‌توان از یک کنتاکت کمکی برای روشن‌کردن چراغ «موتور روشن» استفاده کرد.

همچنین امکان انتقال وضعیت قطع یا وصل به ورودی دیجیتال کنترلر وجود دارد؛ مشروط بر اینکه مشخصات الکتریکی ورودی کنترلر، ولتاژ مدار فرمان و ظرفیت کنتاکت کمکی با یکدیگر سازگار باشند.

مزایای استفاده از کنتاکت کمکی

استفاده از کنتاکت کمکی مناسب، طراحی مدار فرمان را توسعه‌پذیرتر می‌کند. به‌جای استفاده از تجهیزات جداگانه برای هر فرمان، می‌توان وضعیت مکانیکی کنتاکتور را مستقیماً در بخش‌های مختلف مدار به کار گرفت.

این روش چند مزیت کاربردی دارد:

• کاهش تعداد رله‌ها و قطعات واسط در مدارهای ساده
• کاهش حجم سیم‌کشی تابلو
• انتقال مستقیم وضعیت عملکرد کنتاکتور
• امکان اجرای مدار خودنگهدار
• امکان پیاده‌سازی اینترلاک الکتریکی
• کنترل چراغ‌های سیگنال و تجهیزات هشدار
• توسعه مدار فرمان بدون تغییر بخش قدرت

البته استفاده از کنتاکت کمکی به معنی حذف کامل رله واسط نیست. در مدارهایی با تعداد فرمان زیاد، اختلاف ولتاژ، جریان نامتناسب یا نیاز به ایزولاسیون، ممکن است استفاده از رله واسط همچنان ضروری باشد.

تفاوت کنتاکت کمکی با کنتاکت اصلی

کنتاکت اصلی برای عبور جریان بار قدرت طراحی شده است، درحالی‌که کنتاکت کمکی وظیفه انتقال فرمان یا وضعیت را بر عهده دارد. سطح جریان، ساختار داخلی، سطح مقطع مسیر و کاربرد این دو نوع کنتاکت متفاوت است.

بنابراین، کنتاکت کمکی نباید برای تغذیه مستقیم موتور، المنت، بانک خازنی یا دیگر بارهای پرمصرف استفاده شود. این قطعه باید فقط در محدوده مشخصات الکتریکی اعلام‌شده توسط سازنده به کار رود. از آنجا که مشخصات رسمی این سری در منابع قابل دسترس منتشر نشده است، تعیین جریان مجاز باید از روی نوشته بدنه، بسته‌بندی اصلی یا مستندات همراه محصول انجام شود.

تفاوت مدل‌های سری PFA

تفاوت اصلی مدل‌های PFA-11، PFA-20، PFA-02 و PFA-22 به آرایش داخلی مسیرهای کمکی مربوط می‌شود. بااین‌حال، جدول رسمی قابل استنادی که تعداد دقیق کنتاکت‌های باز و بسته هر چهار مدل را مشخص کند، در منابع رسمی قابل دسترس یافت نشد.

به همین دلیل، مدل مورد نیاز نباید تنها بر اساس شباهت نام یا ظاهر محصول انتخاب شود. نوشته روی بدنه، دیاگرام چاپ‌شده روی محصول، شماره ترمینال‌ها و مشخصات بسته‌بندی باید قبل از نصب بررسی شوند.

نکات مهم هنگام خرید

اولین نکته، بررسی سازگاری مکانیکی کنتاکت کمکی با کنتاکتور است. همه کنتاکت‌های کمکی روی تمام سری‌ها یا فریم‌های کنتاکتور نصب نمی‌شوند. محل نصب، نوع اتصال، ابعاد بدنه و مکانیزم انتقال حرکت باید با کنتاکتور موجود هماهنگ باشد.

پیش از ثبت سفارش، موارد زیر بررسی شوند:

• مدل دقیق کنتاکتور
• برند و سری کنتاکتور
• محل نصب کنتاکت کمکی
• تعداد کنتاکت‌های مورد نیاز
• نیاز مدار به کنتاکت باز یا بسته
• ولتاژ مدار فرمان
• نوع بار متصل به کنتاکت
• شماره ترمینال‌ها و دیاگرام روی بدنه
• اصالت و سلامت فیزیکی محصول

اگر هدف اجرای مدار خودنگهدار است، وجود مسیر مناسب برای حفظ فرمان اهمیت دارد. اگر محصول برای اینترلاک استفاده می‌شود، وضعیت عادی کنتاکت باید با منطق مدار تطابق داشته باشد. انتخاب نادرست می‌تواند باعث عملکرد معکوس یا ناقص مدار شود.

موارد قابل توجه پیش از نصب

نصب کنتاکت کمکی باید پس از قطع کامل برق تابلو انجام شود. قبل از سیم‌کشی، تغییر وضعیت کنتاکت‌ها بهتر است با مولتی‌متر و در حالت تست پیوستگی بررسی شود. این کار به شناسایی وضعیت عادی ترمینال‌ها و جلوگیری از خطای سیم‌کشی کمک می‌کند.

پس از نصب، اتصال مکانیکی قطعه به کنتاکتور باید محکم و بدون لقی باشد. حرکت کنتاکتور نیز نباید با گیرکردن، فشار اضافی یا تأخیر همراه شود. پیچ‌های ترمینال باید به‌اندازه کافی محکم شوند، اما فشار بیش از حد می‌تواند به ترمینال یا هادی آسیب برساند.

برای بارهای القایی مانند بوبین رله و کنتاکتور، اثر جریان لحظه‌ای و اضافه‌ولتاژ قطع نیز باید در طراحی در نظر گرفته شود. در صورت نیاز، استفاده از تجهیزات مناسب مهار اضافه‌ولتاژ مطابق طراحی مدار توصیه می‌شود.
