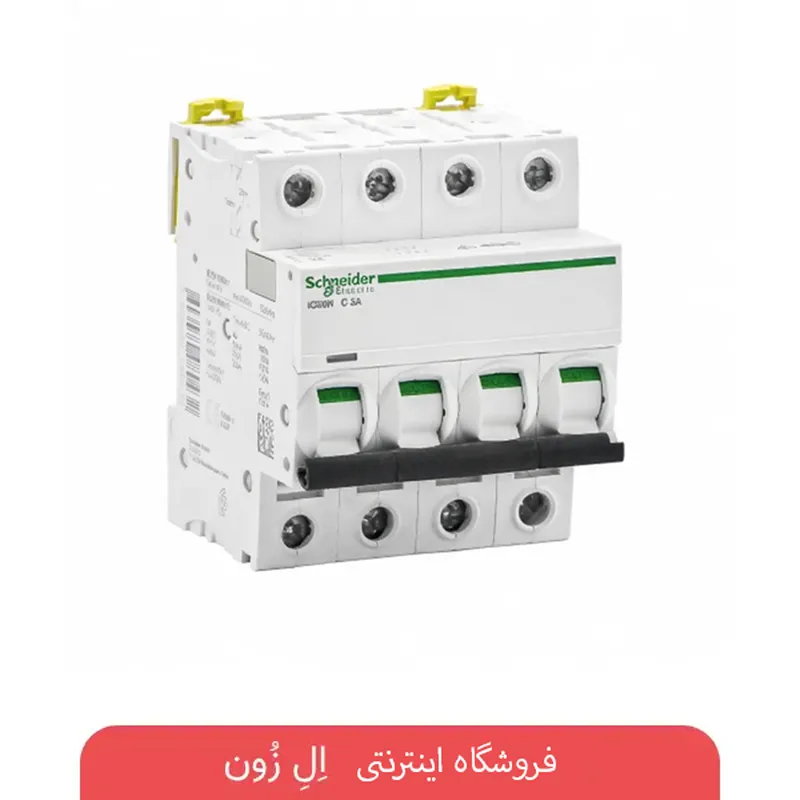

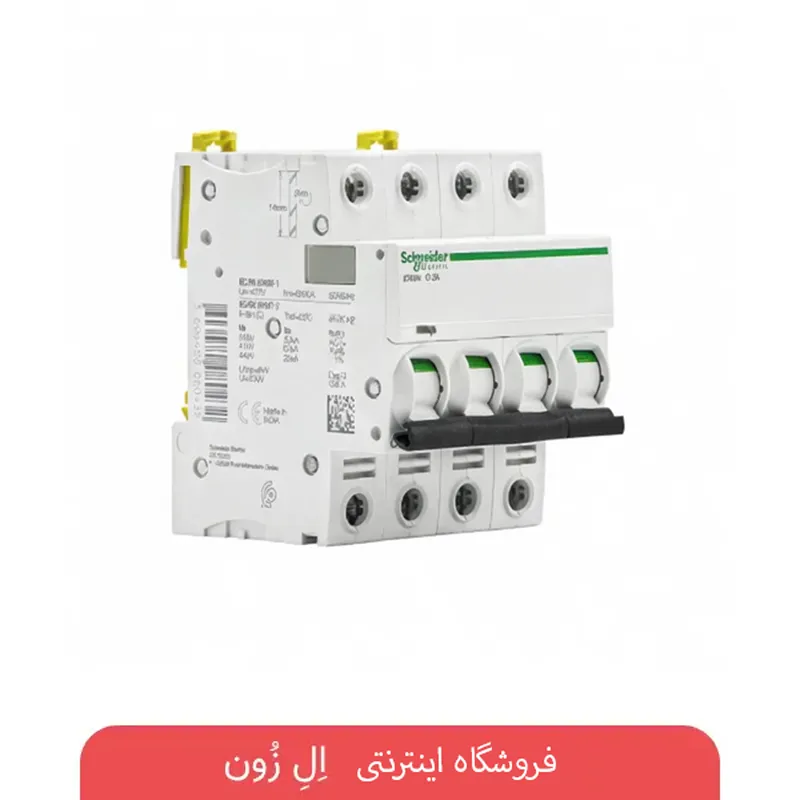

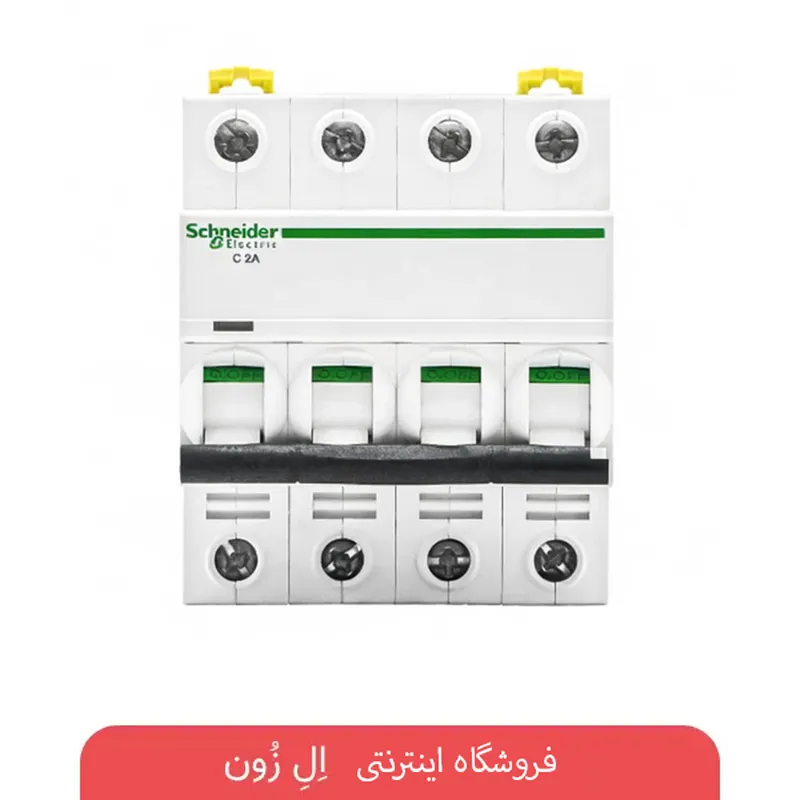

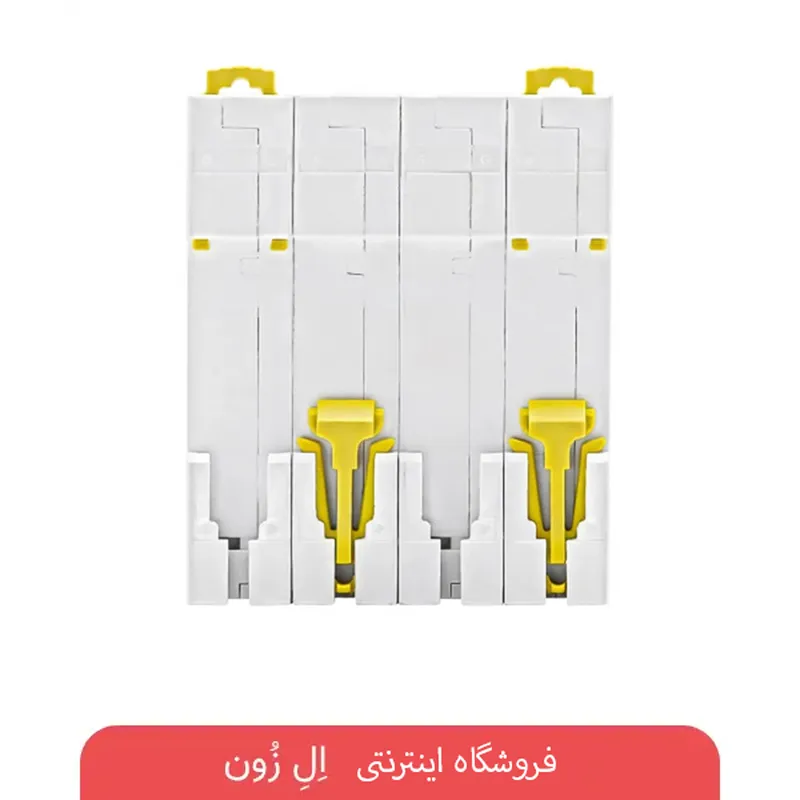

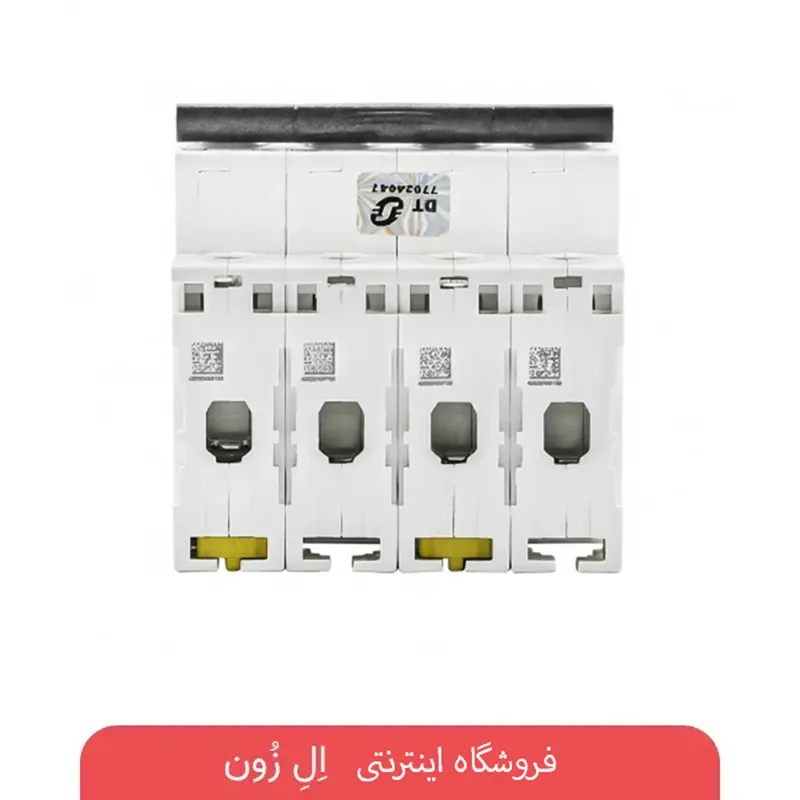

فیوز مینیاتوری چهار پل اشنایدر الکتریک تیپ C سری Acti9 iC60N

معرفی فیوز مینیاتوری چهار پل اشنایدر الکتریک Acti9 iC60N تیپ C

فیوز مینیاتوری چهار پل اشنایدر الکتریک تیپ C سری Acti9 iC60N یک کلید مینیاتوری چهارپل یا MCB برای حفاظت مدارهای سه‌فاز به‌همراه نول در برابر اضافه‌بار و اتصال کوتاه است. این خانواده از چهار پل حفاظت‌شده بهره می‌برد و هنگام عملکرد، تمام پل‌ها را به‌صورت هم‌زمان قطع می‌کند. چنین ساختاری برای تابلوهایی مناسب است که جداسازی یکپارچه هادی‌های مدار اهمیت دارد.

این محصول در جریان‌های نامی 1 تا 63 آمپر عرضه شده و همه تنوع‌های موردنظر دارای منحنی قطع C هستند. اشنایدر الکتریک کدهای مرجع این خانواده را با الگوی A9F744XX تعریف کرده است؛ بنابراین عناوینی مانند C1، C16 یا C63 نام‌های تجاری متداول برای نمایش منحنی C و آمپراژ هستند، اما کد دقیق سفارش باید از روی مرجع درج‌شده روی بدنه یا بسته‌بندی کنترل شود. برای نمونه، کد رسمی مدل 16 آمپر A9F74416 است.

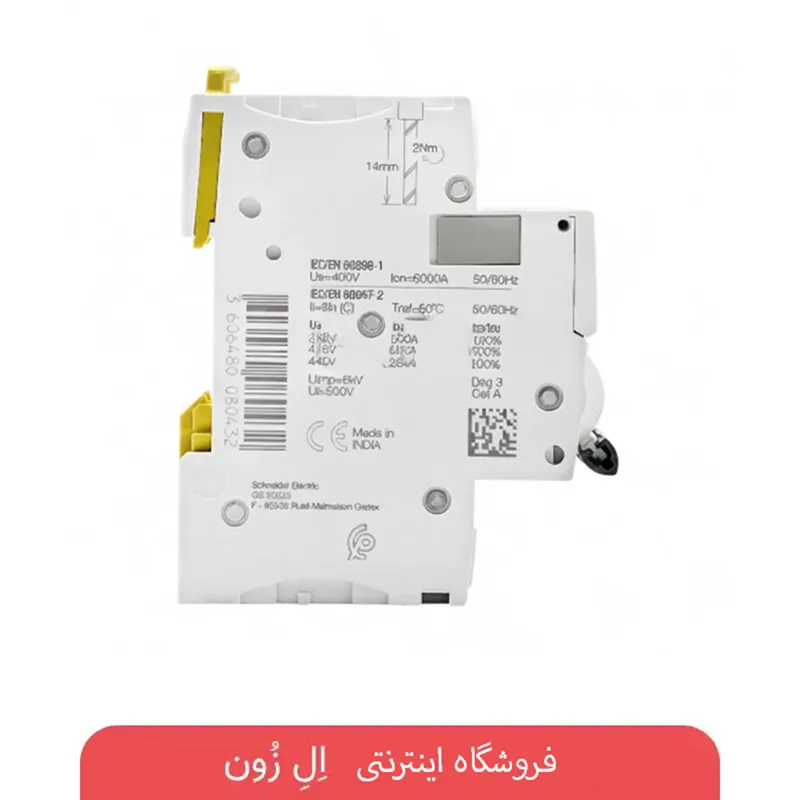

بر اساس اطلاعات رسمی سازنده، این خانواده ظرفیت قطع اتصال کوتاه 6 کیلوآمپر مطابق IEC/EN 60898-1 دارد. ظرفیت قطع آن مطابق IEC/EN 60947-2 به ولتاژ کاری و جریان نامی مدل وابسته است؛ بنابراین هنگام انتخاب برای یک تابلو صنعتی، باید مقدار جریان اتصال کوتاه احتمالی محل نصب با دیتاشیت همان کد مرجع مقایسه شود. اشنایدر الکتریک وجود تنوع‌های 1، 2، 3، 4، 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63 آمپر را برای iC60N چهارپل منحنی C تأیید کرده است. مشخصات خانواده Acti9 iC60N چهارپل

کاربرد اصلی کلید مینیاتوری چهارپل Acti9 iC60N

وظیفه اصلی این کلید، محافظت از سیم‌ها، کابل‌ها و تجهیزات متصل به مدار در برابر افزایش غیرمجاز جریان است. در شرایط اضافه‌بار، بخش حرارتی کلید پس از مدت‌زمان متناسب با شدت جریان مدار را قطع می‌کند. هنگام وقوع اتصال کوتاه نیز مکانیزم مغناطیسی با سرعت بیشتری وارد عمل می‌شود تا انرژی عبوری و احتمال آسیب به مدار محدود شود.

منحنی C برای مدارهایی طراحی شده است که در زمان راه‌اندازی، جریان لحظه‌ای متوسطی دارند. آستانه عملکرد مغناطیسی این منحنی معمولاً در محدوده 5 تا 10 برابر جریان نامی قرار می‌گیرد. به همین دلیل، این خانواده برای بسیاری از مدارهای توزیع، روشنایی تجاری، پریزها، تجهیزات کنترلی و مصرف‌کننده‌هایی با جریان هجومی متعارف انتخاب مناسبی محسوب می‌شود. بااین‌حال، انتخاب آمپراژ و منحنی قطع باید بر اساس سطح مقطع کابل، جریان بار، شیوه نصب، دمای محیط و محاسبات حفاظتی انجام شود.

ویژگی‌ها و مزایای مهم

یکی از ویژگی‌های شاخص سری Acti9 iC60N، سامانه VisiTrip است. این نشانگر به تشخیص سریع‌تر کلیدی کمک می‌کند که بر اثر خطای الکتریکی قطع شده است. در تابلوهای دارای تعداد زیادی مدار خروجی، این قابلیت زمان عیب‌یابی را کاهش می‌دهد.

قابلیت VisiSafe نیز وضعیت جداسازی ایمن مدار را به‌صورت مکانیکی نشان می‌دهد. نمایش وضعیت کنتاکت‌ها به تکنسین کمک می‌کند پیش از تعمیر یا بررسی تابلو، موقعیت قطع کلید را بهتر تشخیص دهد. البته انجام عملیات تعمیراتی همچنان مستلزم رعایت کامل دستورالعمل‌های ایمنی، قطع منبع و آزمون بی‌برقی توسط فرد متخصص است.

مکانیزم قطع هم‌زمان چهار پل، حفاظت و جداسازی یکپارچه مدار را فراهم می‌کند. این ویژگی در شبکه‌های سه‌فاز دارای نول اهمیت دارد؛ زیرا چهار هادی مدار با یک فرمان مشترک کنترل می‌شوند. هر چهار پل این مدل حفاظت‌شده‌اند و این محصول با کلیدهای سه‌پل‌به‌علاوه نول که ممکن است پل نول آن‌ها فاقد حفاظت اضافه‌جریان باشد، یکسان نیست.

سری iC60N امکان نصب تجهیزات جانبی سازگار مانند کنتاکت کمکی، رله‌های قطع، مکانیزم کنترل از راه دور و بلوک حفاظت نشتی جریان Vigi را نیز فراهم می‌کند. سازنده، سازگاری این خانواده با تجهیزات کمکی و قابلیت استفاده برای جداسازی صنعتی مطابق IEC/EN 60947-2 را اعلام کرده است.

نحوه عملکرد فیوز مینیاتوری چهار پل تیپ C

این کلید از دو سازوکار مکمل برای حفاظت استفاده می‌کند. مکانیزم حرارتی نسبت به اضافه‌بار واکنش نشان می‌دهد. عبور جریانی بیشتر از مقدار مجاز باعث گرم‌شدن قطعه حساس حرارتی می‌شود و در صورت ادامه شرایط، کلید مدار را قطع می‌کند. زمان عملکرد این بخش با مقدار اضافه‌جریان ارتباط دارد.

در اتصال کوتاه، افزایش شدید جریان موجب تحریک سریع بخش مغناطیسی می‌شود. پس از آزادشدن مکانیزم قطع، کنتاکت‌های چهار پل از یکدیگر جدا شده و قوس الکتریکی ایجادشده در محفظه‌های مخصوص کنترل و خاموش می‌شود. پس از شناسایی و رفع علت خطا، کلید را می‌توان دوباره وصل کرد؛ اما وصل‌کردن مکرر بدون عیب‌یابی ممکن است به مدار یا تجهیزات آسیب برساند.

تفاوت iC60N چهارپل با محصولات مشابه

تفاوت اصلی نسخه چهارپل با مدل‌های یک، دو و سه‌پل در تعداد مسیرهای حفاظت‌شده و فضای اشغال‌شده داخل تابلو است. این محصول چهار ماژول 18 میلی‌متری، یعنی در مجموع 72 میلی‌متر از عرض ریل را اشغال می‌کند. بنابراین پیش از خرید باید ظرفیت فضای آزاد تابلو بررسی شود.

در مقایسه با فیوزهای ذوب‌شونده، iC60N پس از رفع خطا معمولاً نیازمند تعویض قطعه مصرفی نیست و قابلیت وصل مجدد دارد. در مقابل، این کلید جایگزین محافظ جان نیست؛ زیرا نسخه پایه iC60N به‌تنهایی جریان نشتی زمین را تشخیص نمی‌دهد. برای حفاظت نشتی جریان باید از بلوک Vigi سازگار یا یک تجهیز حفاظتی مناسب مانند RCCB یا RCBO استفاده شود.

همچنین فیوز مینیاتوری با کلید حرارتی مخصوص موتور تفاوت دارد. اگر هدف، حفاظت دقیق موتور در برابر اضافه‌بار، قطع فاز یا شرایط کاری خاص باشد، باید تجهیزات حفاظتی متناسب با موتور و هماهنگی آن‌ها با مدار بررسی شود.

گروه مصرف‌کنندگان

این خانواده برای تابلو‌سازان، برق‌کاران صنعتی، پیمانکاران تأسیسات، تکنسین‌های نگهداری، سازندگان ماشین‌آلات و مسئولان بهره‌برداری ساختمان‌های تجاری و صنعتی قابل استفاده است. انتخاب و نصب آن باید توسط فرد دارای صلاحیت و بر اساس نقشه، محاسبات حفاظتی و الزامات استاندارد انجام شود.

نکات مهم هنگام خرید

مهم‌ترین نکته، انتخاب جریان نامی صحیح است. آمپراژ کلید نباید صرفاً بر اساس توان مصرف‌کننده انتخاب شود؛ بلکه جریان طراحی مدار، سطح مقطع و جنس هادی، طول مسیر، دمای محیط، تعداد کابل‌های مجاور و روش نصب نیز باید بررسی شوند.

کد مرجع اشنایدر را با آمپراژ سفارش تطبیق دهید. شباهت ظاهری مدل‌های مختلف ممکن است موجب اشتباه در خرید شود. تعداد پل، منحنی C، عبارت iC60N و کد A9F744XX باید روی محصول یا بسته‌بندی قابل شناسایی باشند.

ظرفیت قطع کلید نیز باید مساوی یا بیشتر از جریان اتصال کوتاه احتمالی محل نصب باشد. اگر محاسبات شبکه مقدار بالاتری را نشان می‌دهد، باید از تجهیز حفاظتی با قدرت قطع مناسب‌تر یا راهکار هماهنگ‌شده مورد تأیید طراح استفاده شود.

این مدل برای نصب روی ریل DIN طراحی شده است. فضای چهار ماژول، سازگاری تجهیزات جانبی، شرایط محیطی و امکان سیم‌کشی اصولی داخل تابلو باید پیش از سفارش کنترل شود.

شرایط نگهداری

کلید باید در محیط خشک، تمیز و متناسب با محدوده دمایی اعلام‌شده نصب شود. ورود گردوغبار رسانا، رطوبت، بخارات خورنده و افزایش دمای داخل تابلو می‌تواند بر عملکرد و عمر تجهیزات تأثیر بگذارد. اتصالات باید با گشتاور مناسب بسته و در سرویس‌های دوره‌ای از نظر شل‌شدگی، تغییر رنگ، داغ‌شدگی یا آثار قوس بررسی شوند.
