کلمپ‌های ارت و صاعقه‌گیر

کلمپ‌های ارت و صاعقه‌گیر مجموعه‌ای از اتصالات مکانیکی و الکتریکی هستند که برای برقراری اتصال مطمئن میان هادی‌های سیستم زمین، تسمه مسی، سیم ارت، میله ارت، آرماتور، سازه فلزی، دکل، سینی کابل و تجهیزات هم‌بندی به کار می‌روند. وظیفه اصلی این قطعات، حفظ پیوستگی الکتریکی مسیر ارت و ایجاد اتصال پایدار در نقاطی است که هادی باید به هادی دیگر یا به بخش فلزی سازه متصل شود.

در یک سیستم ارتینگ، تنها استفاده از سیم یا تسمه ارت کافی نیست؛ کیفیت نقاط اتصال نیز اهمیت زیادی دارد. اگر اتصال بین هادی‌ها متناسب با سطح مقطع، جنس فلز، شرایط محیطی و نوع کاربرد انتخاب نشود، ممکن است مقاومت محل اتصال افزایش یابد، اتصال مکانیکی در گذر زمان شل شود یا خوردگی، عملکرد سیستم هم‌بندی را تحت‌تأثیر قرار دهد. به همین دلیل، کلمپ ارت باید بر اساس نوع اتصال، ابعاد هادی و محل نصب انتخاب شود.

خانواده کلمپ‌های ارت و صاعقه‌گیر، مدل‌های متنوعی مانند کلمپ اتصال دو سیم موازی، کلمپ پرسی C شکل، کلمپ اتصال سیم یا تسمه به میله ارت، کلمپ اتصال به آرماتور و سازه فلزی، کلمپ تست، کلمپ نگهدارنده و کلمپ مخصوص بتن را شامل می‌شود. هر مدل برای یک روش اتصال مشخص طراحی شده است و نباید صرفاً بر اساس شباهت ظاهری جایگزین مدل دیگر شود.

کاربرد اصلی کلمپ‌های ارت و صاعقه‌گیر

مهم‌ترین کاربرد این تجهیزات، ایجاد ارتباط الکتریکی پیوسته میان اجزای سیستم ارت و هم‌بندی است. برای مثال، در زمان اتصال سیم مسی به میله ارت باید از کلمپی استفاده شود که با قطر میله و سطح مقطع سیم سازگار باشد. برای اتصال تسمه مسی به میله ارت، نوع کلمپ و فرم شیار آن متفاوت است. همچنین در پروژه‌هایی که نیاز به اتصال هادی ارت به سازه فلزی، دکل، آرماتور یا سینی کابل وجود دارد، از کلمپ‌های اتصال به سازه استفاده می‌شود.

در سیستم حفاظت در برابر صاعقه نیز کلمپ‌ها نقش مهمی دارند. این قطعات برای اتصال هادی نزولی، بخش‌های فلزی سازه، الکترود زمین و اجزای هم‌بندی به کار می‌روند. استاندارد IEC 62561-1 برای اجزای اتصال فلزی مورد استفاده در سیستم حفاظت صاعقه، از جمله کلمپ‌ها و اتصالات هم‌بندی، الزامات و آزمون‌هایی تعریف می‌کند.

انواع و نحوه عملکرد

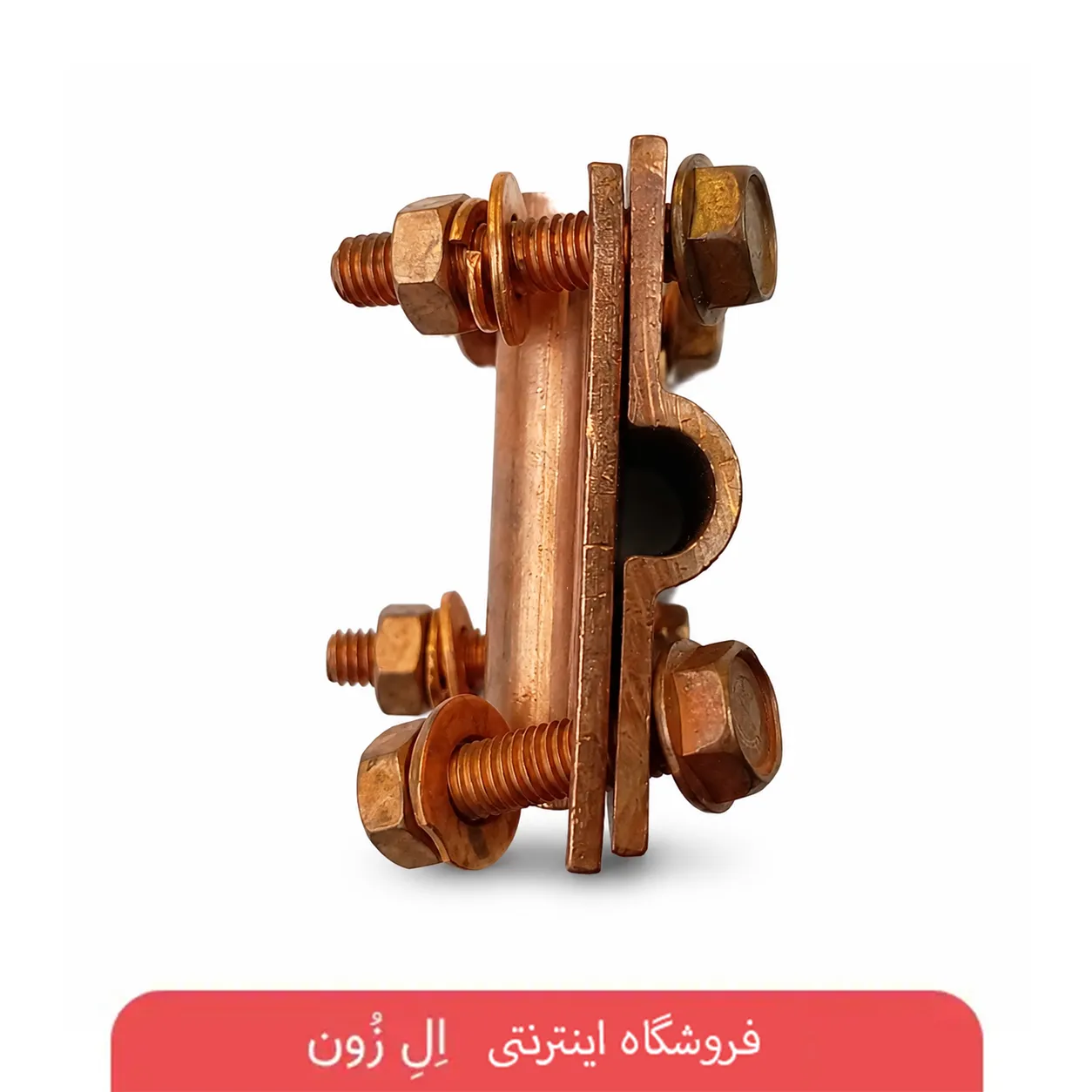

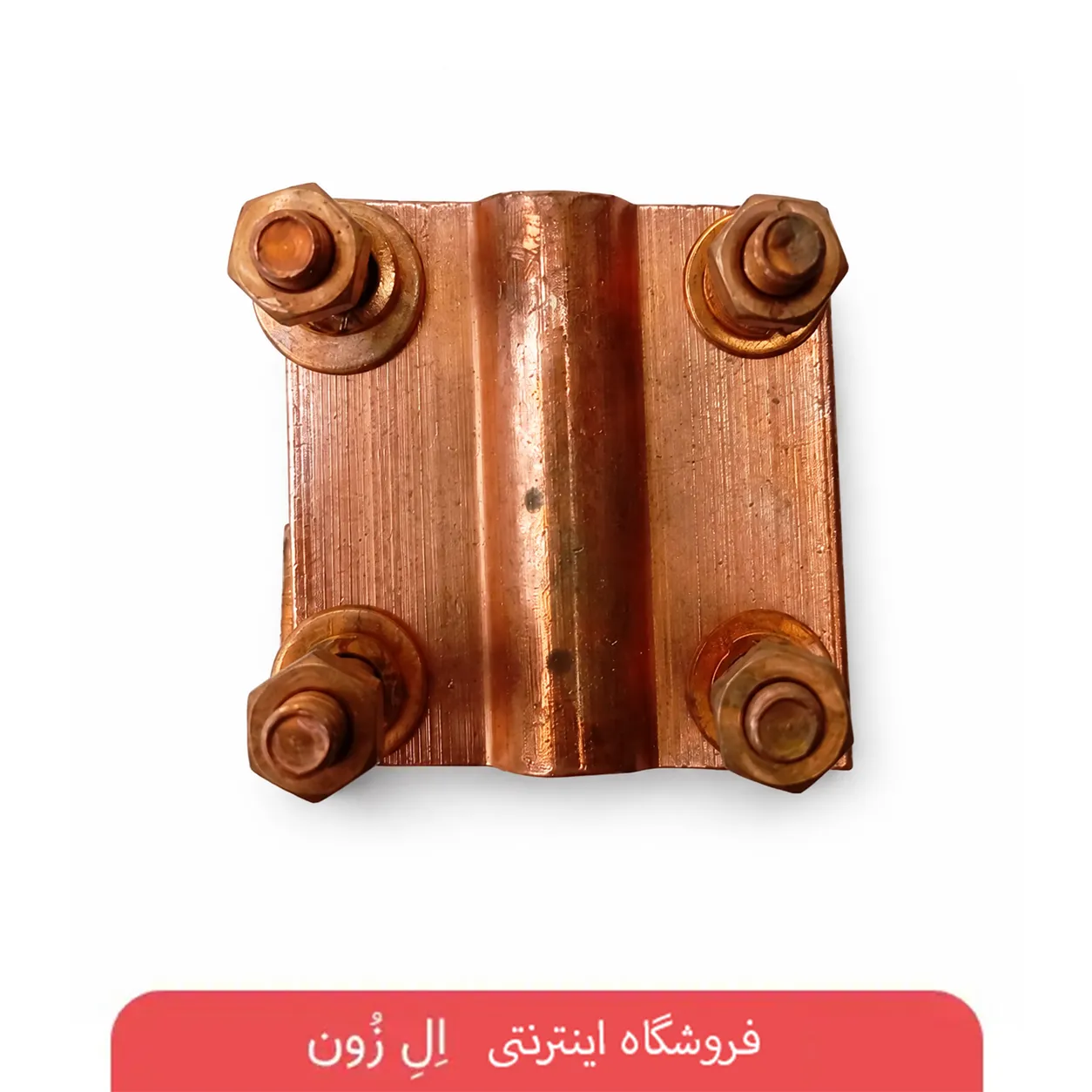

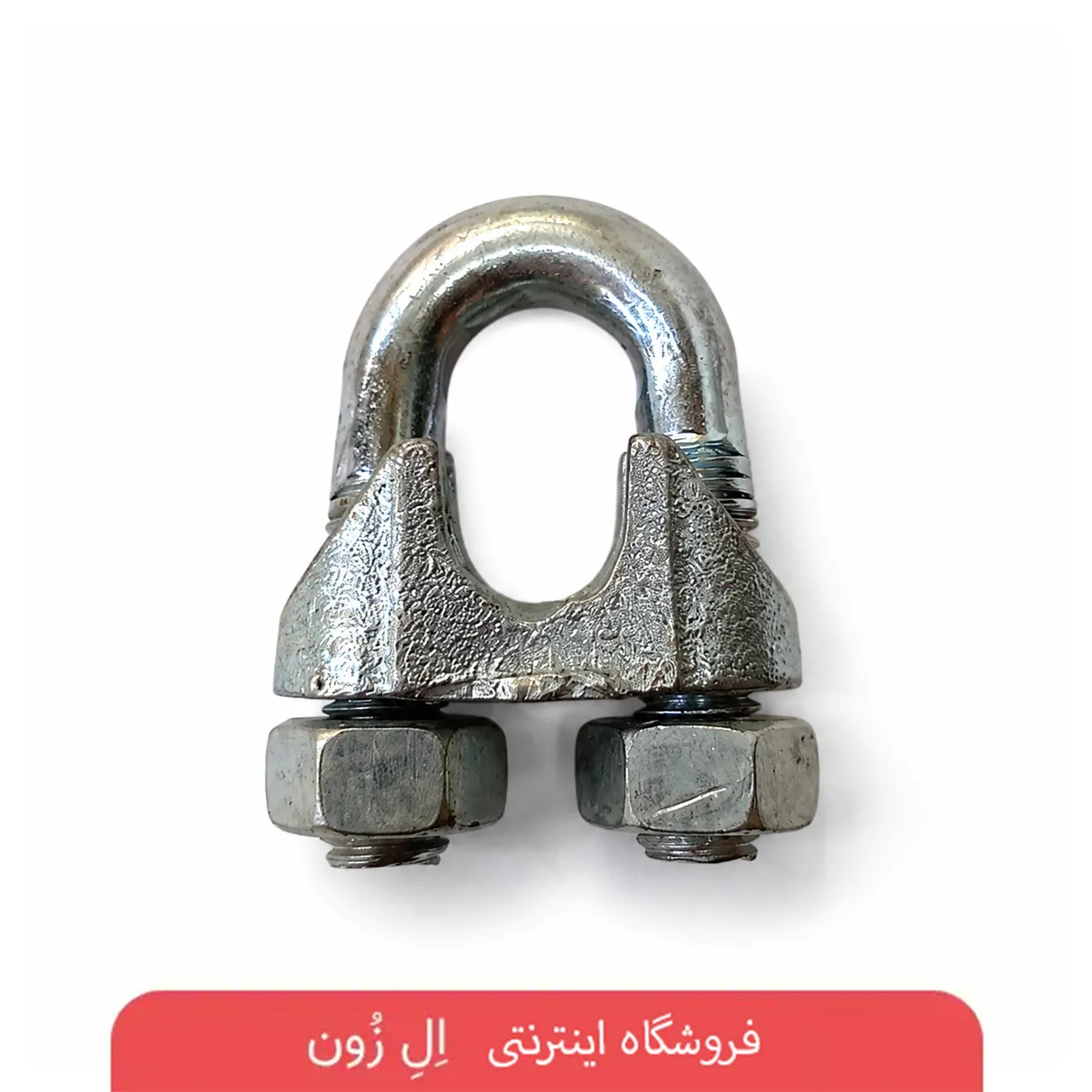

کلمپ اتصال دو سیم موازی و کلمپ دو پیچ، برای برقراری ارتباط میان دو هادی گرد که به‌صورت موازی قرار می‌گیرند کاربرد دارند. فشار پیچ‌ها باعث تماس مناسب میان سطح هادی‌ها شده و اتصال مکانیکی را تثبیت می‌کند. این مدل‌ها معمولاً در مسیرهای توسعه شبکه ارت، هم‌بندی یا اتصال هادی‌های مسی استفاده می‌شوند.

کلمپ پرسی C شکل، راهکاری برای ایجاد انشعاب یا اتصال دو هادی بدون برش هادی اصلی است. در این نوع، هادی‌ها داخل بدنه C شکل قرار می‌گیرند و با ابزار پرس مناسب فشرده می‌شوند. این مدل با کلمپ پیچی تفاوت دارد و نصب آن نیازمند ابزار و قالب پرس متناسب با سایز کلمپ است.

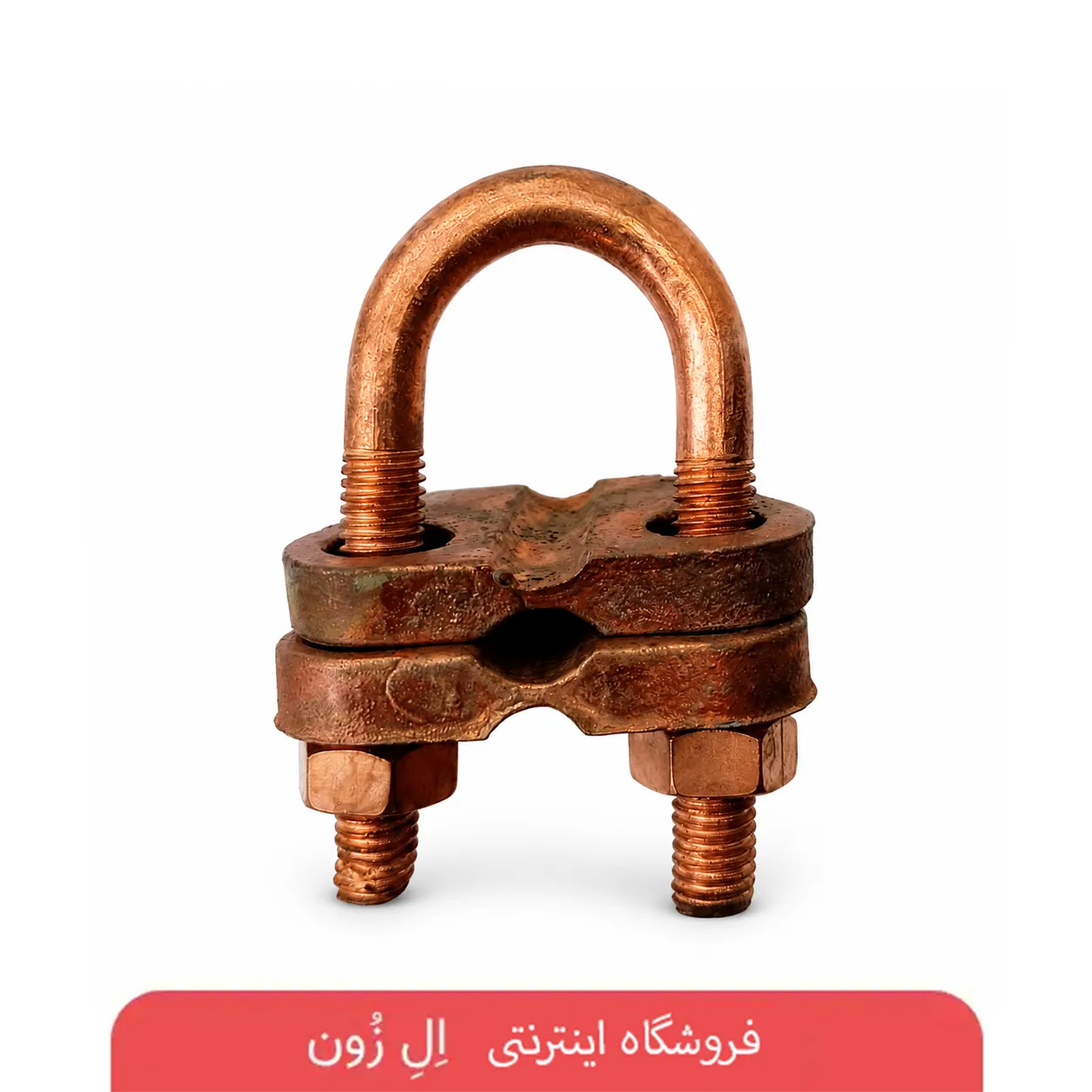

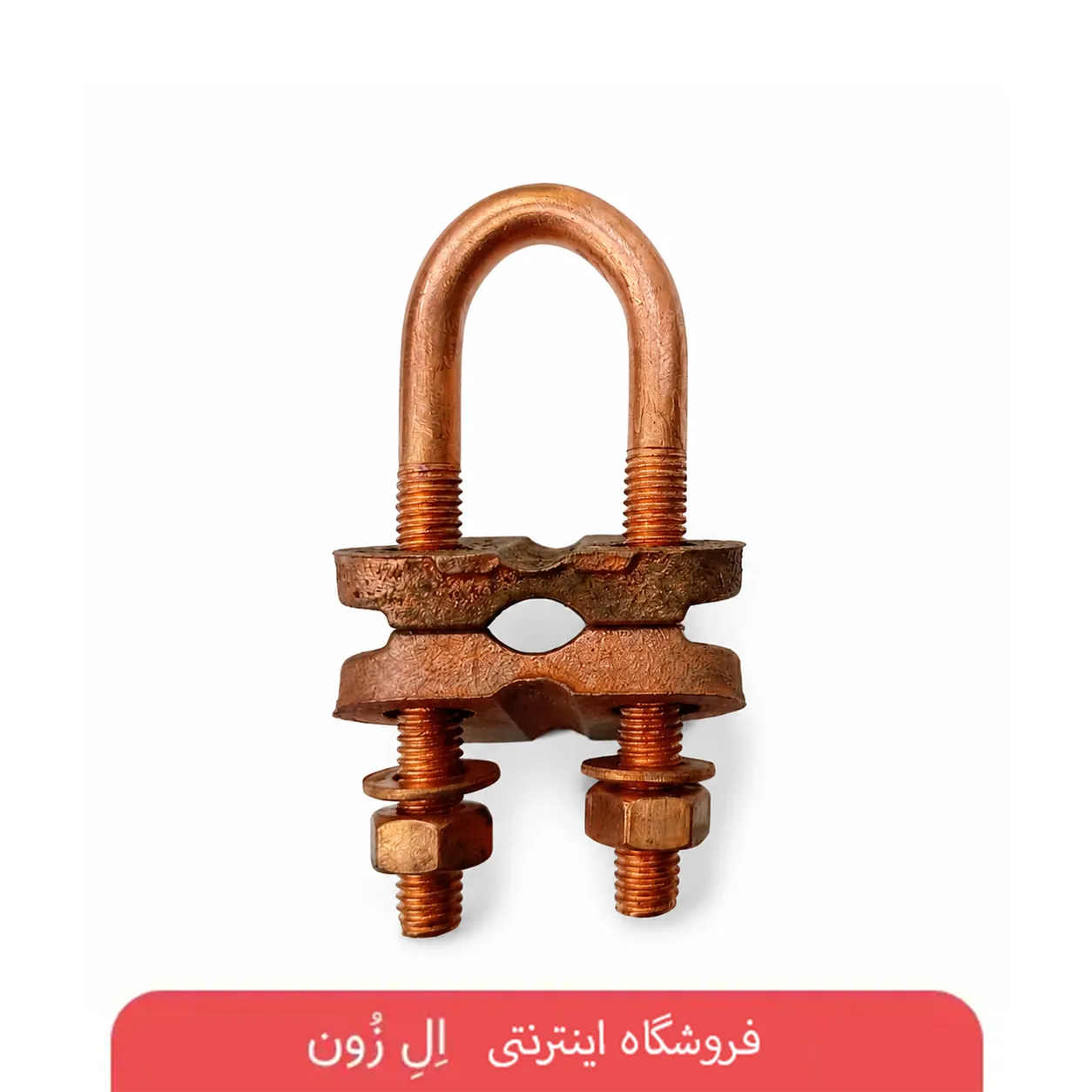

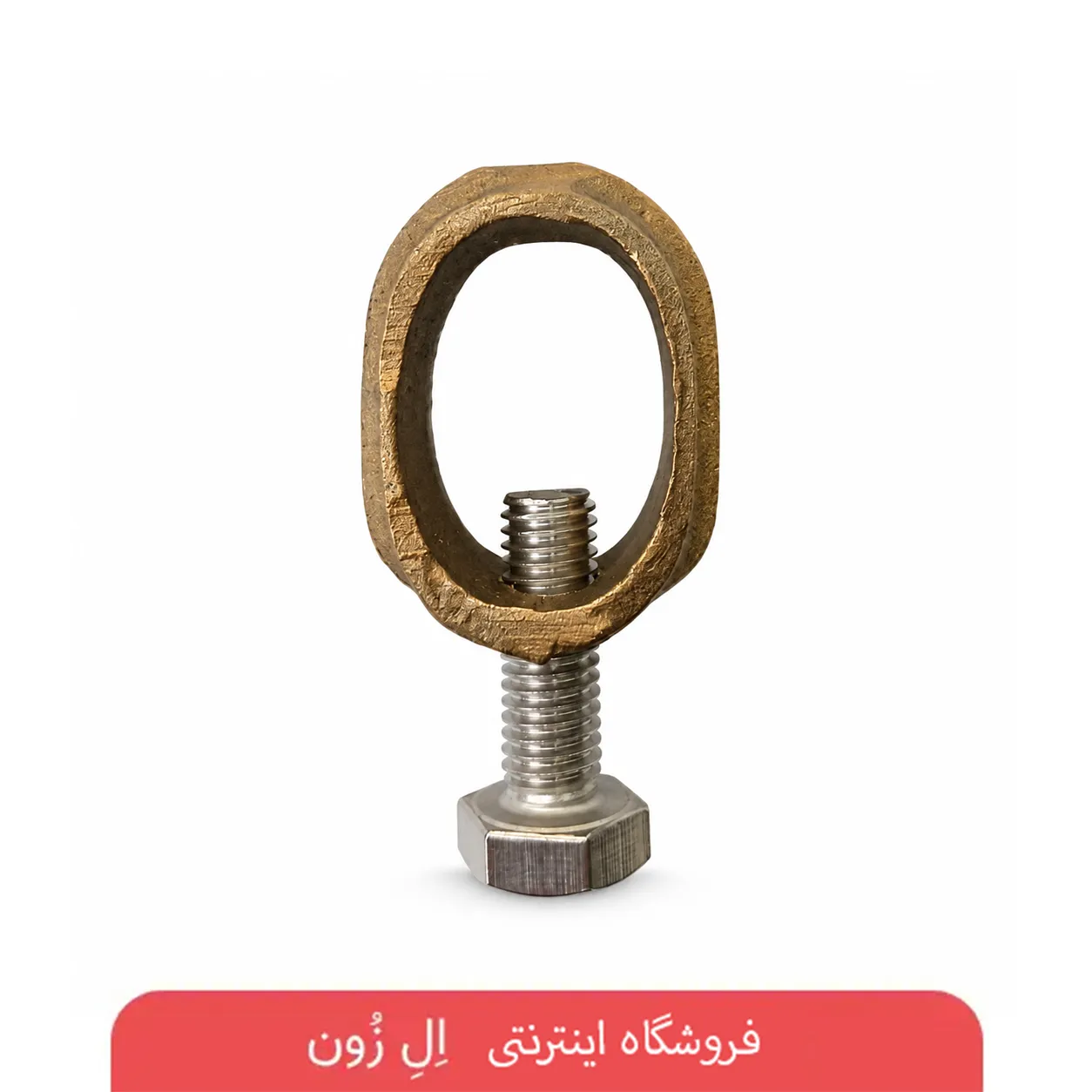

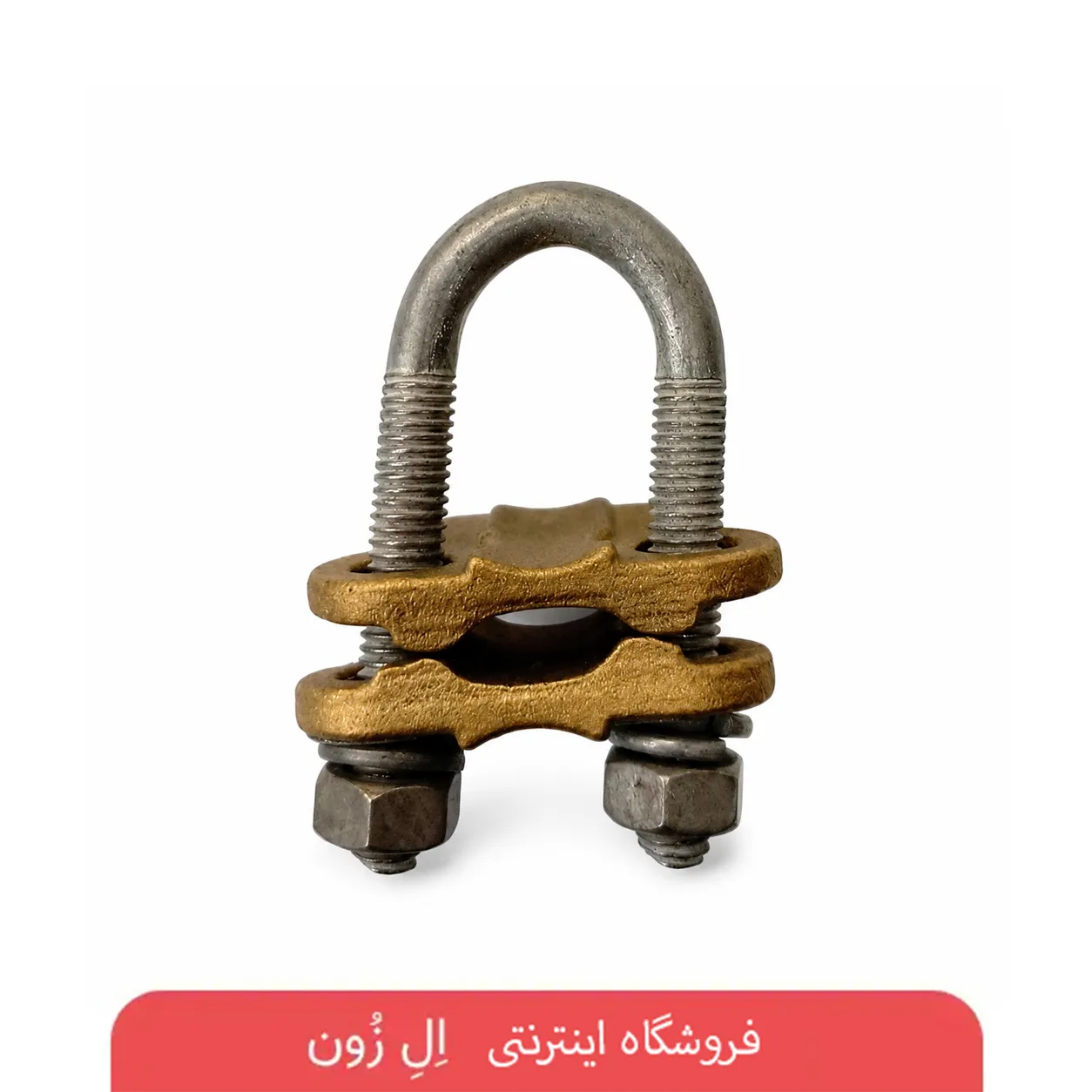

کلمپ‌های اتصال سیم، تسمه یا کابلشو به میله ارت، برای ایجاد اتصال میان هادی و الکترود زمین طراحی می‌شوند. شکل بدنه، تعداد پیچ‌ها و محدوده سایز این محصولات باید با قطر میله ارت و ابعاد هادی مطابقت داشته باشد. کلمپ اتصال سیم و تسمه به میله ارت نیز برای پروژه‌هایی مناسب است که هر دو نوع هادی در سیستم زمین استفاده می‌شود.

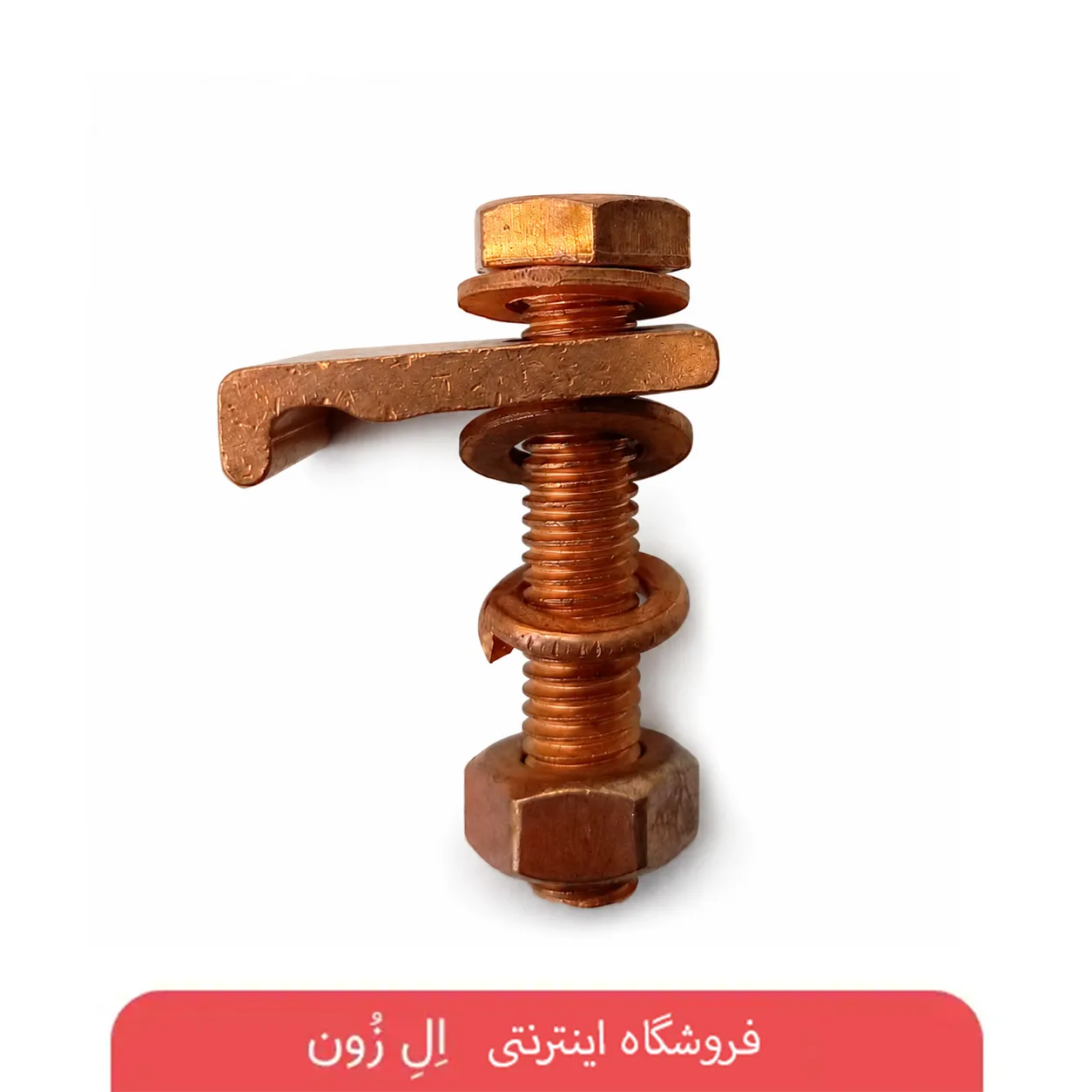

کلمپ اتصال به آرماتور، سازه فلزی، دکل، صفحه فلزی یا سینی کابل، برای هم‌بندی قسمت‌های رسانای سازه با شبکه ارت به کار می‌رود. این گروه، به‌ویژه در ساختمان‌های صنعتی، تابلوهای برق، سایت‌های مخابراتی، سازه‌های فلزی، نیروگاه‌ها و پروژه‌های عمرانی کاربرد دارد. کلمپ ارت بتن نیز در سازه‌هایی استفاده می‌شود که بخشی از شبکه زمین یا اتصال به آرماتور در بتن اجرا می‌شود.

کلمپ تست ارت، امکان جداسازی کنترل‌شده بخشی از مسیر هادی را برای انجام آزمون و اندازه‌گیری فراهم می‌کند. این محصول با کلمپ اتصال دائمی تفاوت دارد و باید در نقطه‌ای از سیستم نصب شود که دسترسی برای بازرسی و تست دوره‌ای امکان‌پذیر باشد.

مزایا و ویژگی‌های مهم

تنوع این خانواده باعث می‌شود برای هر نوع اتصال، قطعه‌ای متناسب انتخاب شود. استفاده از کلمپ مناسب، اجرای منظم‌تر مسیر ارت را ممکن می‌کند و نگهداری، تعمیر یا توسعه شبکه هم‌بندی را ساده‌تر می‌سازد. مدل‌های پیچی نیز در صورت انتخاب درست و نصب اصولی، امکان بازدید و سرویس اتصال را فراهم می‌کنند.

جنس کلمپ از مهم‌ترین معیارهای انتخاب است. کلمپ‌ها بسته به مدل و کاربرد می‌توانند از مس، برنج، فولاد گالوانیزه گرم، فولاد ضدزنگ یا آلیاژهای دیگر ساخته شوند. انتخاب متریال باید با جنس هادی، شرایط رطوبت، احتمال خوردگی و محیط نصب هماهنگ باشد. در محل‌های مرطوب، خورنده یا مدفون، توجه به مقاومت خوردگی و سازگاری فلزات اهمیت بیشتری پیدا می‌کند.

تفاوت با بست و اتصالات معمولی

کلمپ ارت با بست ساده یا اتصال مکانیکی عمومی تفاوت دارد. بست نگهدارنده تنها وظیفه ثابت‌کردن هادی را دارد، اما کلمپ اتصال‌دهنده باید علاوه بر نگهداری، پیوستگی الکتریکی قابل‌اعتماد ایجاد کند. همچنین هر کلمپ برای اتصال نوع مشخصی از هادی، مانند سیم گرد، تسمه، میله ارت، آرماتور یا سازه فلزی طراحی می‌شود. استفاده از یک بست معمولی به‌جای کلمپ مخصوص، راهکار قابل اتکایی برای اتصال الکتریکی سیستم ارت نیست.

گروه مصرف‌کنندگان

این خانواده محصول برای پیمانکاران برق، مجریان سیستم ارت و صاعقه‌گیر، تابلو‌سازان، شرکت‌های تأسیسات الکتریکی، پیمانکاران ساختمانی، مجریان پروژه‌های صنعتی، تعمیرکاران برق و مسئولان نگهداری تأسیسات مناسب است. طراحان و ناظران پروژه نیز برای تعیین روش اجرای صحیح هم‌بندی و ارتینگ، به انتخاب دقیق این اتصالات نیاز دارند.

نکات مهم هنگام خرید

پیش از خرید کلمپ ارت، باید نوع دقیق اتصال مشخص شود: سیم به سیم، سیم به تسمه، سیم به میله، تسمه به میله، هادی به سازه یا هادی به آرماتور. سپس سطح مقطع سیم، ابعاد تسمه، قطر میله ارت و ضخامت بخش فلزی محل نصب بررسی شود. جنس کلمپ باید با شرایط محیطی و نوع هادی متناسب باشد.

وجود پیچ، مهره و واشر با کیفیت، فرم مناسب محل قرارگیری هادی و قابلیت ایجاد فشار یکنواخت از موارد مهم در ارزیابی محصول هستند. برای کلمپ‌های مورد استفاده در سامانه صاعقه‌گیر، مطابقت مدل موردنظر با الزامات پروژه و مستندات فنی سازنده ضروری است. کلمپ‌های نگهدارنده هادی در سامانه‌های حفاظت صاعقه نیز موضوع الزامات فنی مستقل هستند.

شرایط نگهداری

کلمپ‌ها باید در محیط خشک، دور از مواد خورنده و با بسته‌بندی مناسب نگهداری شوند. پیش از نصب، بدنه، پیچ‌ها و محل تماس هادی باید از نظر خوردگی، ترک، تغییر شکل یا آسیب رزوه بررسی شود. پس از اجرا نیز بازدید دوره‌ای نقاط اتصال، به‌خصوص در محیط‌های مرطوب، صنعتی و فضای باز، توصیه می‌شود.
