ترمینال ریلی رعد مدل RTP35

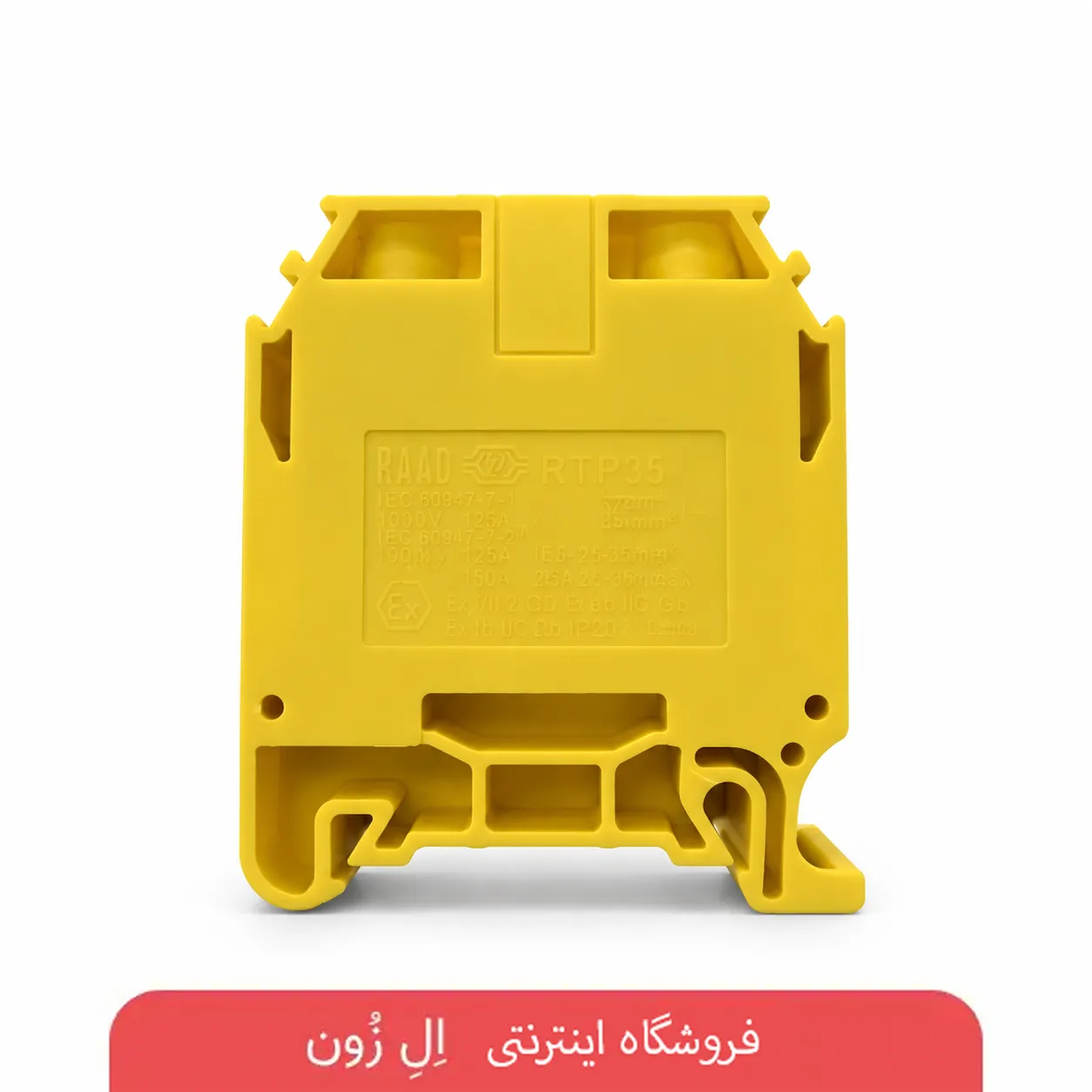

ترمینال ریلی رعد مدل RTP35 یک ترمینال عبوری تک‌طبقه با اتصال پیچی است که برای ایجاد اتصال منظم، ایمن و قابل‌بازبینی میان هادی‌های الکتریکی در تابلو برق به کار می‌رود. سطح مقطع نامی این مدل ۳۵ میلی‌متر مربع و جریان نامی آن براساس استاندارد IEC 60947-7-1 برابر با ۱۲۵ آمپر است؛ بنابراین RTP35 برای مدارهایی مناسب است که در مقایسه با مدارهای فرمان، جریان بیشتری دارند و به ترمینالی با ظرفیت اتصال بالاتر نیاز دارند.

بدنه عایق از پلی‌آمید PA 6.6 ساخته شده و بخش اتصال آن از مکانیزم کلمپ پیچی استفاده می‌کند. این ساختار، هادی را در محل اتصال نگه می‌دارد و امکان بازکردن، آزمایش و اصلاح سیم‌کشی را بدون ایجاد اتصال دائمی فراهم می‌سازد. ترمینال RTP35 روی ریل‌های استاندارد TH 35 با ارتفاع ۷٫۵ یا ۱۵ میلی‌متر نصب می‌شود و در طراحی تابلوهای توزیع، کنترل ماشین‌آلات و تجهیزات برق صنعتی کاربرد دارد.

کاربرد اصلی ترمینال ریلی RTP35

وظیفه اصلی این محصول، برقراری یک مسیر الکتریکی مطمئن میان دو هادی و تفکیک نقاط اتصال درون تابلو است. به‌کارگیری ترمینال به‌جای اتصال مستقیم کابل‌ها، سیم‌کشی را منظم‌تر می‌کند و شناسایی، تست و تعمیر هر مدار را آسان‌تر می‌سازد. هر ترمینال روی ریل قرار می‌گیرد و می‌توان مجموعه‌ای از آن‌ها را متناسب با تعداد مدارها در کنار یکدیگر نصب کرد.

RTP35 برای هادی‌های مفتولی از ۱٫۵ تا ۱۶ میلی‌متر مربع و هادی‌های نیمه‌افشان یا افشان از ۱٫۵ تا ۳۵ میلی‌متر مربع طراحی شده است. این تفاوت باید هنگام انتخاب محصول در نظر گرفته شود؛ زیرا عدد ۳۵ در نام مدل به سطح مقطع نامی ترمینال اشاره دارد و به معنی پذیرش سیم مفتولی ۳۵ میلی‌متر مربع نیست.

نحوه عملکرد اتصال پیچی

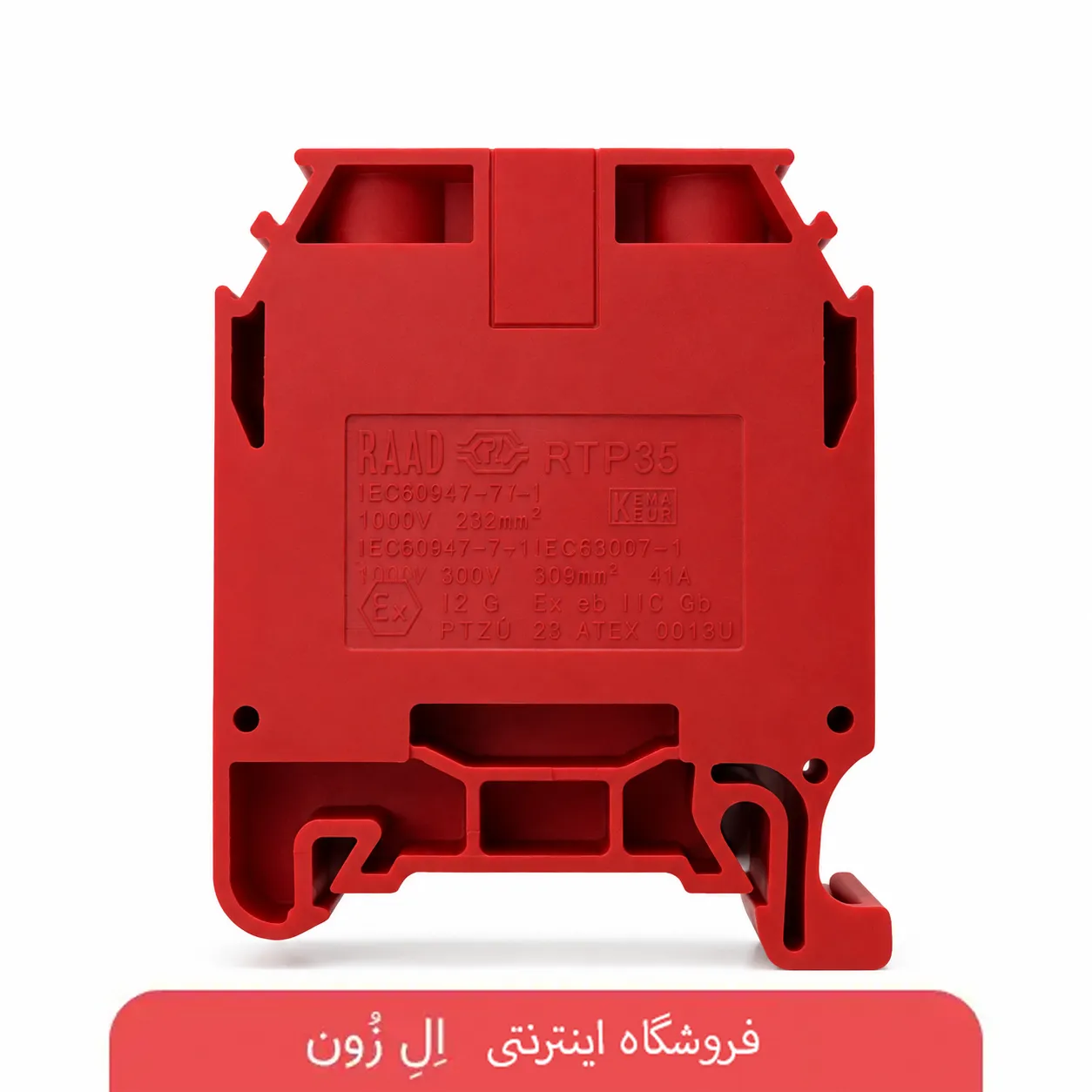

در هر طرف ترمینال، هادی پس از برداشتن مقدار مشخصی از عایق وارد محفظه اتصال می‌شود. با بستن پیچ M6، کلمپ داخلی روی هادی فشار وارد می‌کند و آن را در تماس با بخش رسانای ترمینال قرار می‌دهد. مسیر فلزی داخلی سپس جریان را از یک ورودی به سمت دیگر منتقل می‌کند.

طول لخت‌کردن هادی طبق کاتالوگ ۱۴٫۹ میلی‌متر و گشتاور بستن پیچ ۳٫۵ نیوتن‌متر اعلام شده است. رعایت این مقادیر اهمیت زیادی دارد؛ بستن ضعیف پیچ می‌تواند اتصال نامطمئن و افزایش مقاومت تماسی ایجاد کند و اعمال گشتاور بیش از حد نیز ممکن است به پیچ، کلمپ یا هادی آسیب برساند. نصب و سیم‌کشی این محصول باید توسط فرد دارای صلاحیت فنی و پس از قطع کامل برق انجام شود.

مزایای ترمینال ریلی رعد مدل RTP35

یکی از مزایای مهم RTP35، پشتیبانی از هادی‌های افشان و نیمه‌افشان تا سطح مقطع ۳۵ میلی‌متر مربع است. جریان نامی ۱۲۵ آمپر و ولتاژ نامی ۱۰۰۰ ولت براساس IEC 60947-7-1 نیز امکان استفاده از آن را در طیف متنوعی از مدارهای قدرت فراهم می‌کند؛ البته جریان واقعی مدار باید با ظرفیت کابل، تجهیزات حفاظتی، شرایط نصب و ضوابط طراحی هماهنگ باشد.

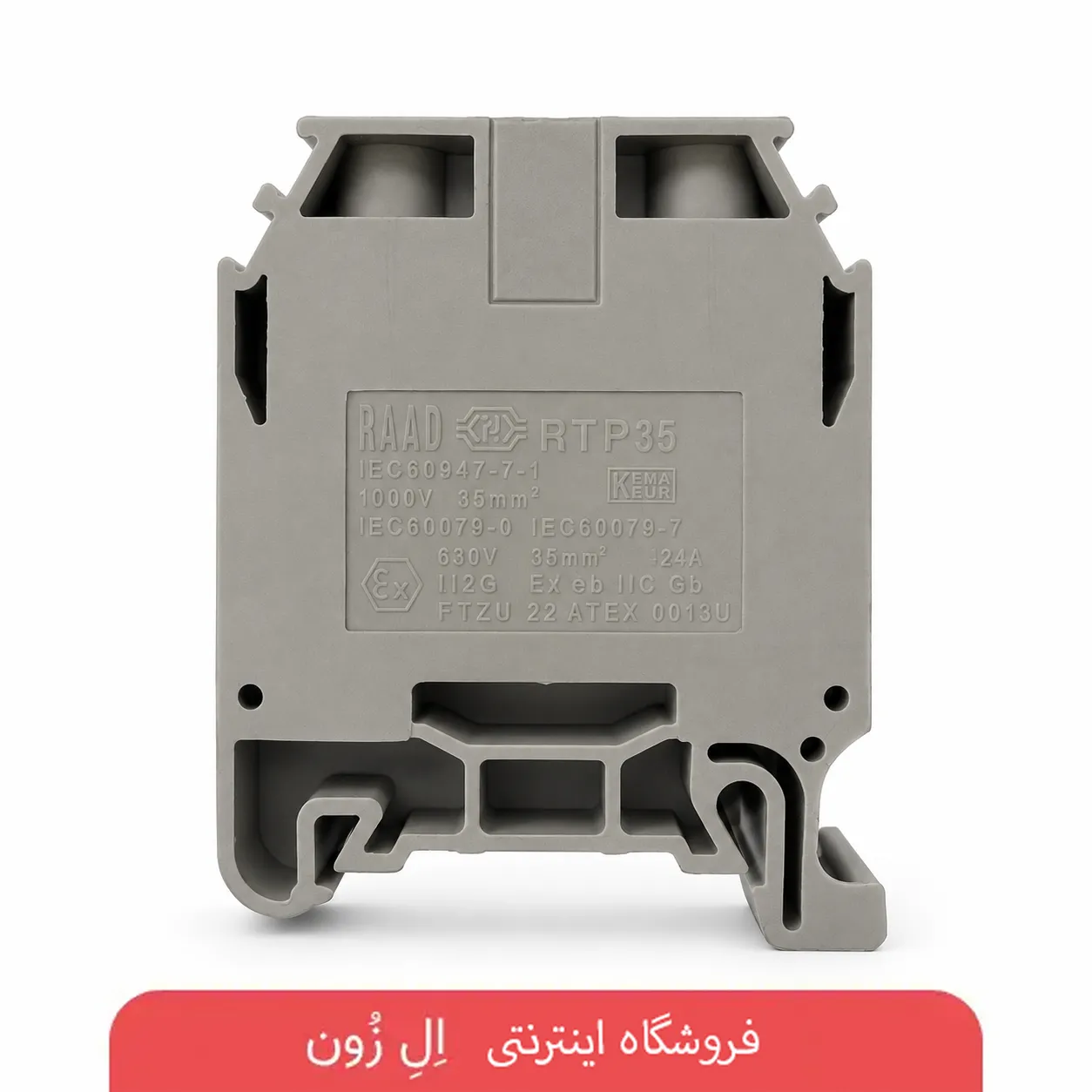

نصب روی ریل TH 35، آرایش تجهیزات را استاندارد و قابل‌توسعه می‌کند. امکان استفاده از پارتیشن، شماره ترمینال، بست انتهایی و رابط‌های هم‌پتانسیل نیز به سازنده تابلو اجازه می‌دهد مجموعه اتصال‌ها را متناسب با نقشه مدار سازمان‌دهی کند. جنس پلی‌آمید PA 6.6 بدنه، وظیفه عایق‌کاری و جداسازی اتصال الکتریکی از اجزای مجاور را بر عهده دارد.

ویژگی‌های فنی مهم

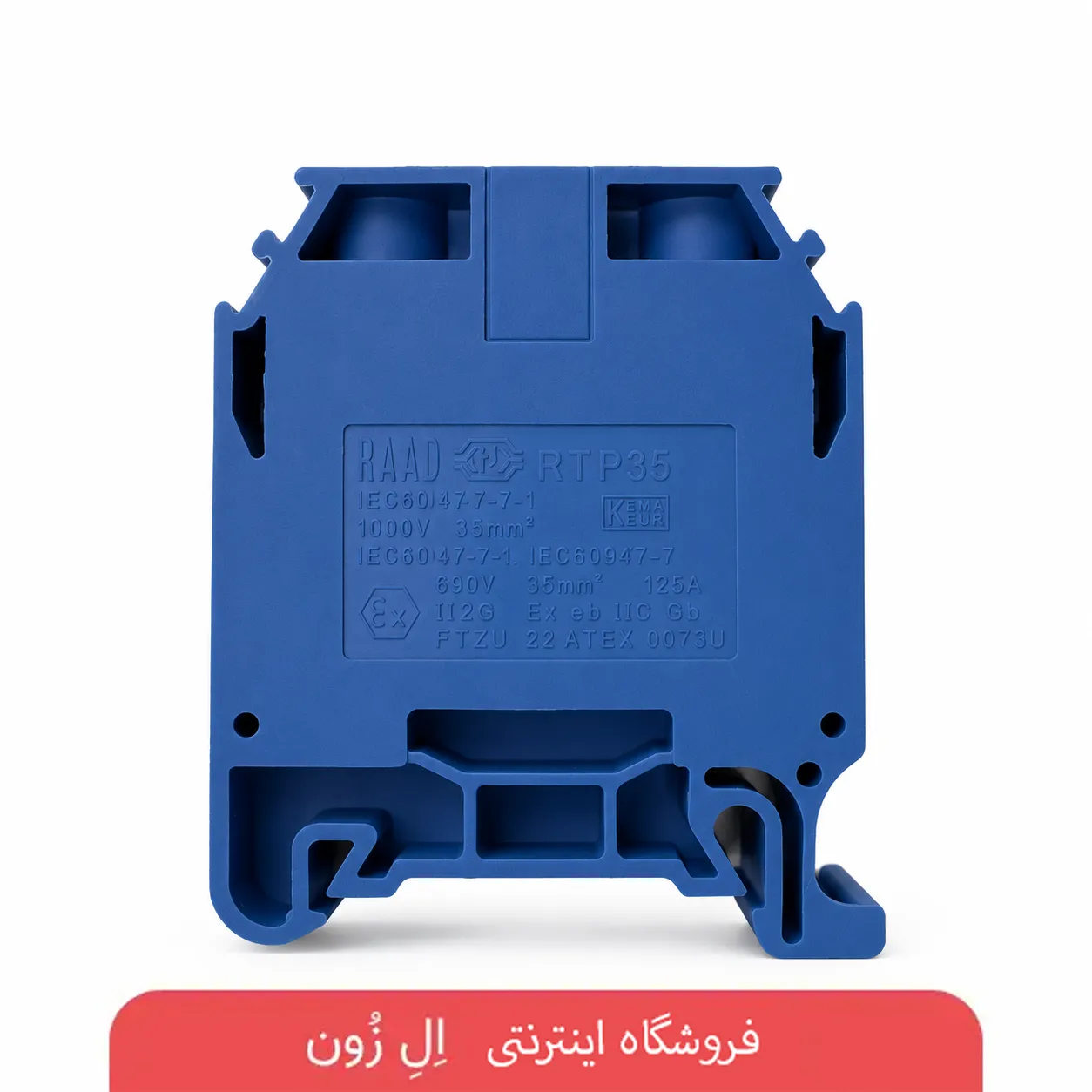

عرض هر ترمینال ۱۶٫۵ میلی‌متر و طول آن ۵۱٫۴ میلی‌متر است. ارتفاع محصول روی ریل TH 35-7.5 حدود ۶۳٫۵ میلی‌متر و روی ریل TH 35-15 حدود ۷۱ میلی‌متر خواهد بود. توجه به این ابعاد در تابلوهای فشرده اهمیت دارد؛ زیرا RTP35 در مقایسه با ترمینال‌های سایز پایین‌تر، فضای بیشتری روی ریل و در عمق تابلو اشغال می‌کند.

ولتاژ ضربه نامی این مدل ۸ کیلوولت است. کاتالوگ همچنین رده آلودگی، دسته اضافه‌ولتاژ و گروه مواد را به‌ترتیب 3/III/I معرفی می‌کند. ظرفیت اتصال در سیستم AWG نیز از AWG 16 تا AWG 2 اعلام شده است.

تفاوت RTP35 با ترمینال‌های مشابه

مهم‌ترین تفاوت RTP35 با مدل‌هایی مانند RTP16 و RTP25، سطح مقطع نامی، پهنا و ظرفیت عبور جریان آن است. مدل RTP35 با عرض ۱۶٫۵ میلی‌متر برای اتصال هادی‌های افشان و نیمه‌افشان تا ۳۵ میلی‌متر مربع طراحی شده، درحالی‌که مدل‌های کوچک‌تر فضای کمتری اشغال می‌کنند اما ظرفیت اتصال پایین‌تری دارند. بنابراین انتخاب مدل بزرگ‌تر بدون توجه به سطح مقطع کابل، جریان طراحی و فضای تابلو لزوماً مزیت محسوب نمی‌شود.

این مدل از اتصال پیچی بهره می‌برد. در مقایسه با ترمینال‌های فنری، اتصال پیچی به ابزار و کنترل گشتاور نیاز دارد؛ در مقابل، ساختار آن برای بسیاری از تابلو‌سازان شناخته‌شده است و امکان بازکردن و برقراری مجدد اتصال را فراهم می‌کند. RTP35 همچنین ترمینال عبوری است و نباید با ترمینال ارت، ترمینال فیوزی یا مدل‌های چندطبقه اشتباه گرفته شود.

گروه مصرف‌کنندگان

این محصول برای تابلو‌سازان، برق‌کاران صنعتی، سازندگان ماشین‌آلات، پیمانکاران تأسیسات الکتریکی و واحدهای تعمیر و نگهداری مناسب است. در تابلوهای توزیع، تابلوهای کنترل، ماشین‌آلات صنعتی و نقاط انتقال کابل، RTP35 می‌تواند مرز مشخصی میان سیم‌کشی داخلی تابلو و کابل‌های ورودی یا خروجی ایجاد کند.

نکات مهم هنگام خرید

پیش از خرید، نوع هادی و سطح مقطع واقعی آن را بررسی کنید. RTP35 برای سیم مفتولی حداکثر تا ۱۶ میلی‌متر مربع و برای هادی افشان یا نیمه‌افشان حداکثر تا ۳۵ میلی‌متر مربع مناسب است. جریان نامی ترمینال نباید جایگزین محاسبه جریان مجاز کابل یا انتخاب تجهیزات حفاظتی شود.

نوع ریل، تعداد ترمینال‌های موردنیاز، فضای نصب، بست انتهایی، پارتیشن، شماره‌گذاری و رابط‌های جانبی را نیز در نظر بگیرید. کد سفارش RTP35 در کاتالوگ رعد 101013 و تعداد درج‌شده برای بسته استاندارد ۲۰ عدد است؛ بااین‌حال، تعداد فروش هر فروشگاه باید پیش از سفارش کنترل شود.

تصویر پیوست این صفحه باید اصلاح شود؛ زیرا عبارت حک‌شده روی بدنه تصویر «RTP16» است و عکس، مدل RTP35 را نشان نمی‌دهد. استفاده از این تصویر برای صفحه RTP35 می‌تواند خریدار را درباره ابعاد و مدل واقعی محصول دچار اشتباه کند.

شرایط نگهداری

ترمینال‌ها باید در محیط خشک، تمیز و دور از گردوغبار رسانا، رطوبت شدید، مواد خورنده و حرارت غیرمجاز نگهداری شوند. پیش از نصب، بدنه، پیچ و کلمپ از نظر شکستگی، خوردگی یا تغییر شکل بررسی شود. در سرویس‌های دوره‌ای تابلو نیز وضعیت اتصال‌ها مطابق برنامه نگهداری مجموعه کنترل شود. از به‌کارگیری ترمینال آسیب‌دیده یا اعمال گشتاور خارج از مقدار توصیه‌شده خودداری شود.
