ترمینال ریلی رعد مدل RTP6

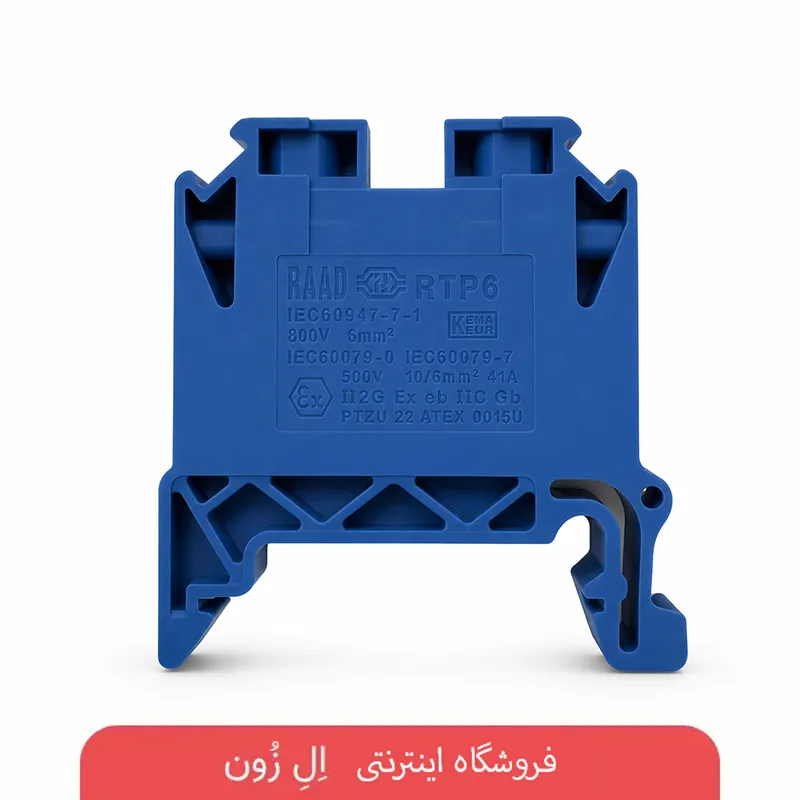

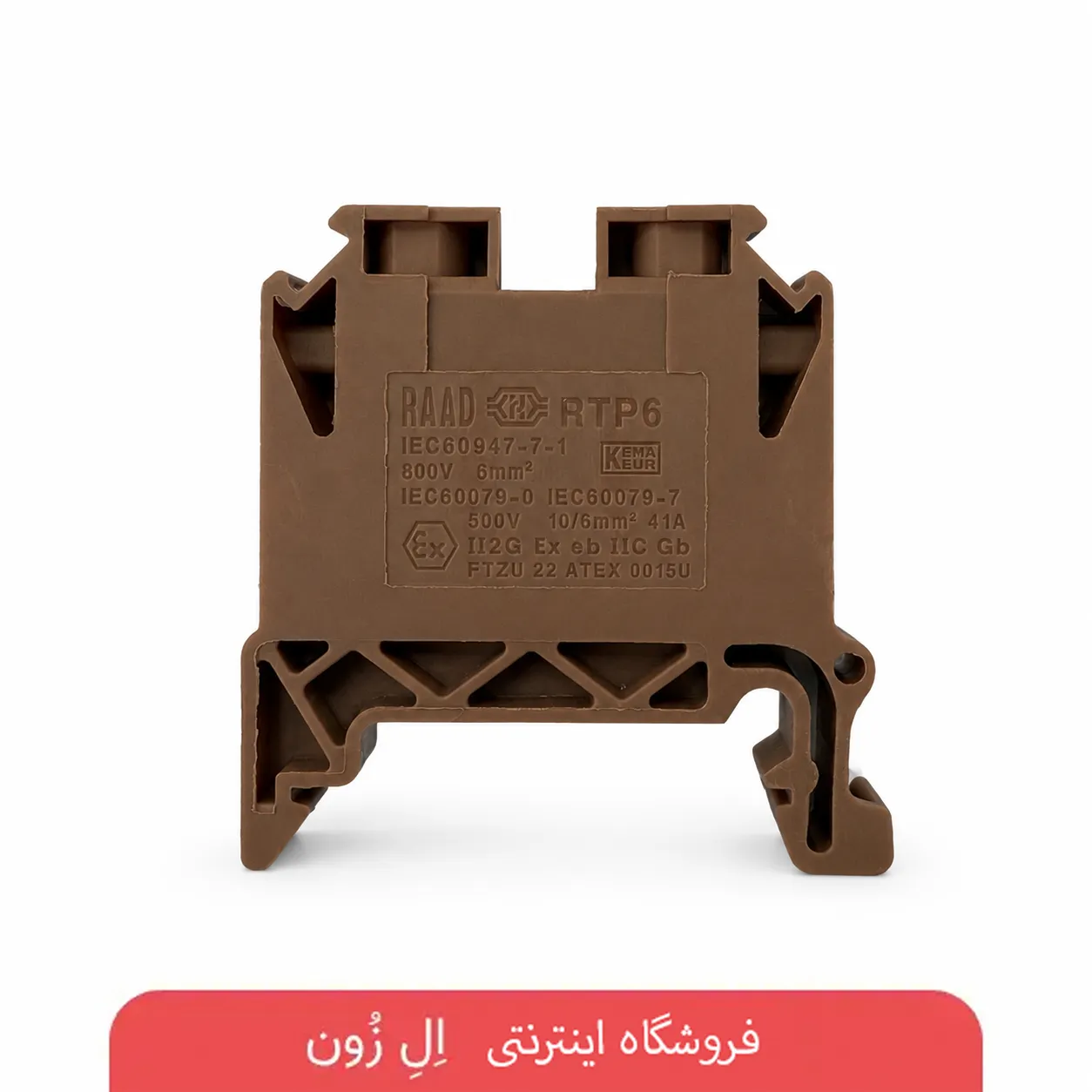

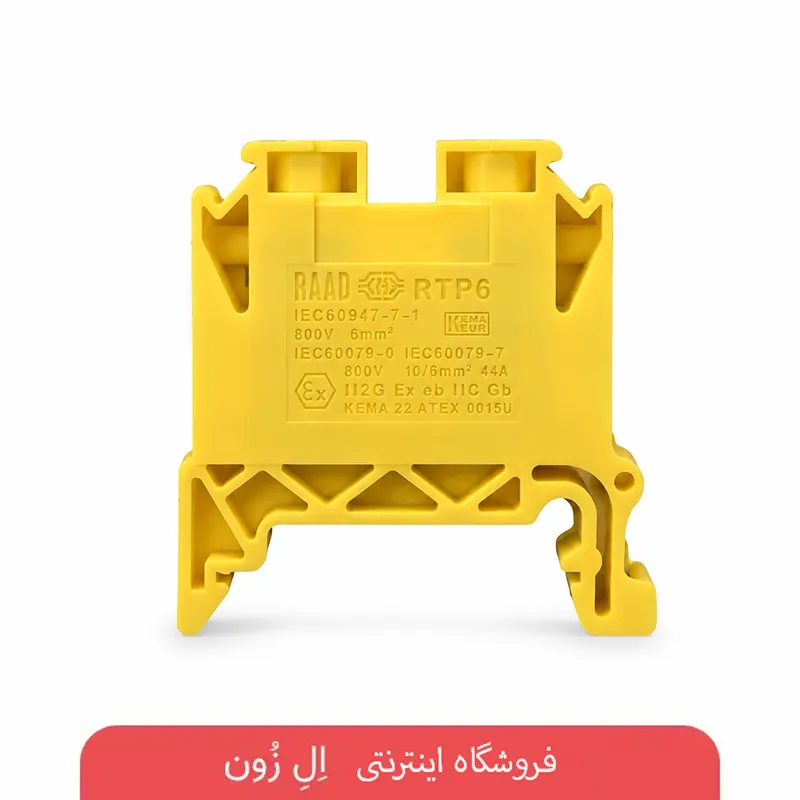

ترمینال ریلی رعد مدل RTP6 یک ترمینال عبوری تک‌طبقه با اتصال پیچی است که برای برقراری اتصال منظم، ایمن و قابل‌ردیابی میان هادی‌های برق در تابلوهای الکتریکی استفاده می‌شود. سطح مقطع نامی این محصول ۶ میلی‌متر مربع بوده و بر اساس استاندارد IEC 60947-7-1، جریان نامی آن ۴۱ آمپر و ولتاژ نامی آن ۸۰۰ ولت است. RTP6 روی ریل‌های استاندارد TH35 نصب می‌شود و برای سیم‌کشی تابلوهای توزیع، کنترل، اتوماسیون و ماشین‌آلات صنعتی گزینه‌ای کاربردی محسوب می‌شود.

این مدل از ترمینال‌های سری RTP شرکت رعد است. بدنه عایق آن از پلی‌آمید 6.6 ساخته شده و محفظه ورود سیم به‌صورت بسته طراحی شده است. این ساختار به هدایت صحیح هادی به داخل واحد اتصال و جلوگیری از پراکنده‌شدن رشته‌های سیم کمک می‌کند. رنگ خاکستری بدنه نیز امکان تفکیک این ترمینال عبوری را از ترمینال‌های ارت، نول یا مدل‌های دارای کاربرد ویژه فراهم می‌سازد.

کاربرد اصلی ترمینال ریلی رعد مدل RTP6

وظیفه اصلی RTP6 ایجاد یک نقطه اتصال عبوری میان دو هادی است. در تابلو برق، کابل ورودی از یک سمت و سیم مدار داخلی از سمت دیگر وارد ترمینال می‌شود. پس از محکم‌شدن پیچ‌ها، جریان الکتریکی از طریق بخش رسانای داخلی میان دو هادی انتقال پیدا می‌کند.

استفاده از ترمینال ریلی، سیم‌کشی مستقیم و پراکنده را کاهش می‌دهد. به این ترتیب، عیب‌یابی، تست، شماره‌گذاری و تعویض سیم‌ها با نظم بیشتری انجام می‌شود. این ویژگی به‌خصوص در تابلوهایی که تعداد زیادی مدار قدرت یا فرمان دارند، اهمیت دارد.

ترمینال RTP6 برای سطح مقطع نامی ۶ میلی‌متر مربع طراحی شده است. بااین‌حال، محدوده پذیرش هادی آن بر اساس نوع سیم متفاوت است. این مدل هادی مفتولی و نیمه‌افشان با سطح مقطع ۰٫۵ تا ۱۰ میلی‌متر مربع و هادی افشان با سطح مقطع ۰٫۵ تا ۶ میلی‌متر مربع را می‌پذیرد. بنابراین پیش از خرید باید نوع هادی، سطح مقطع واقعی سیم و جریان مدار بررسی شود.

ساختار و نحوه عملکرد RTP6

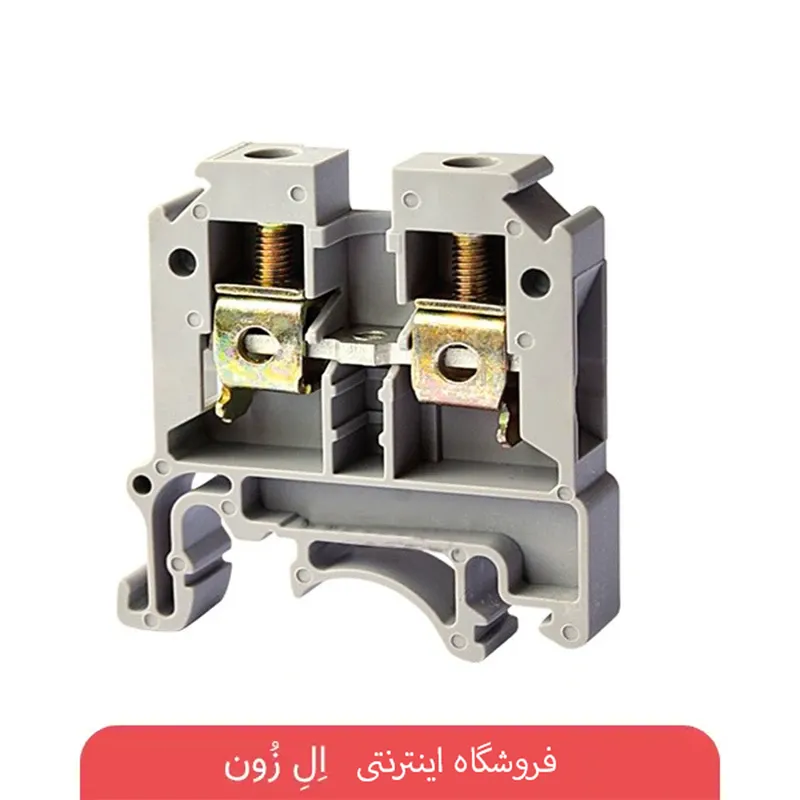

RTP6 از یک بدنه عایق، واحد رسانای داخلی، دو ورودی هادی و پیچ‌های مهارکننده تشکیل شده است. برای برقراری اتصال، روکش سیم به‌اندازه ۱۲ میلی‌متر برداشته می‌شود و هادی از هر سمت در محل تعیین‌شده قرار می‌گیرد. سپس پیچ M3.5 با گشتاور توصیه‌شده ۱٫۲ نیوتن‌متر محکم می‌شود.

اعمال گشتاور مناسب اهمیت زیادی دارد. شل‌بودن پیچ می‌تواند مقاومت الکتریکی نقطه اتصال را افزایش دهد، درحالی‌که سفت‌کردن بیش از اندازه نیز ممکن است به هادی یا واحد اتصال آسیب بزند. به همین دلیل، نصب این محصول باید توسط برق‌کار یا تابلو‌ساز ماهر و در شرایط قطع کامل برق انجام شود.

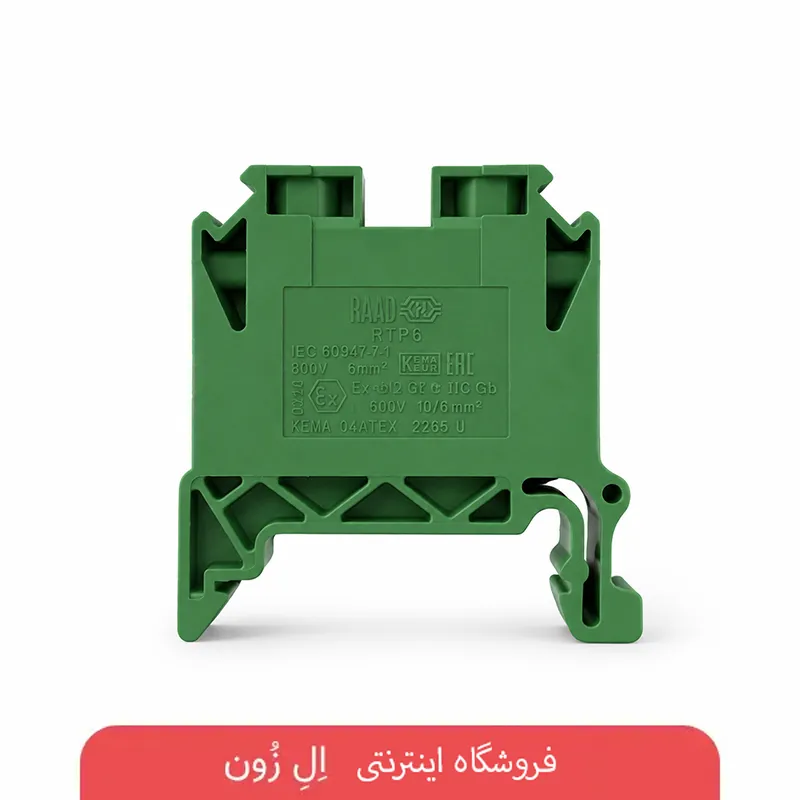

بدنه RTP6 دارای پایه ترکیبی سازگار با ریل‌های TH35-7.5 و TH35-15 است. عرض ۸ میلی‌متری آن امکان چیدمان چند ترمینال در کنار یکدیگر را فراهم می‌کند. برای ثابت‌کردن مجموعه روی ریل نیز باید از بست انتهایی مناسب استفاده شود.

مزایای ترمینال ریلی رعد RTP6

یکی از مزایای اصلی این محصول، اتصال پیچی مطمئن و قابل‌کنترل است. ترمینال‌های پیچی با انواع مختلف هادی سازگارند و برای ایجاد اتصال به ابزار یا آماده‌سازی پیچیده‌ای نیاز ندارند؛ البته برای سیم‌های افشان، استفاده از سرسیم یا وایرشو متناسب با سطح مقطع، کیفیت اتصال را بهبود می‌دهد.

ورودی بسته سیم از بیرون‌زدگی رشته‌های هادی جلوگیری می‌کند و احتمال قرارگیری نامناسب سیم را کاهش می‌دهد. بدنه پلی‌آمید 6.6 نیز عایق‌بندی الکتریکی و استحکام مکانیکی لازم را برای استفاده در محیط داخلی تابلو فراهم می‌کند.

قابلیت نصب تجهیزات جانبی از دیگر ویژگی‌های RTP6 است. برای این مدل می‌توان از پارتیشن، صفحه انتهایی، پلاک شماره‌گذاری، اتصال عرضی و پل مخصوص استفاده کرد. اتصال عرضی اجازه می‌دهد چند ترمینال هم‌پتانسیل بدون سیم‌کشی جداگانه به یکدیگر متصل شوند. این قابلیت در توزیع یک فاز، نول یا پتانسیل مشترک میان چند مدار کاربرد دارد.

ویژگی‌های فنی مهم

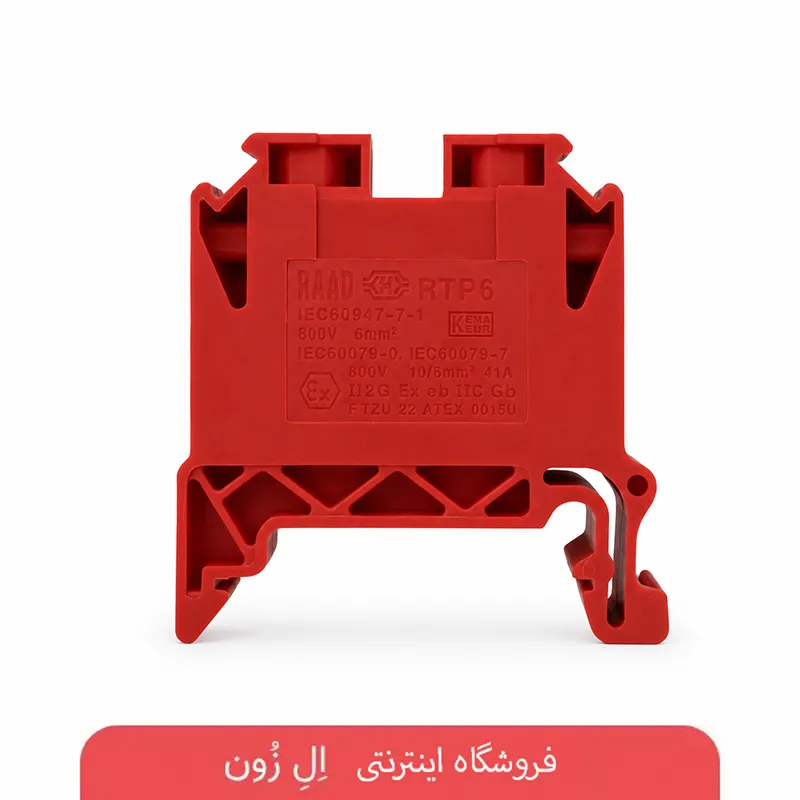

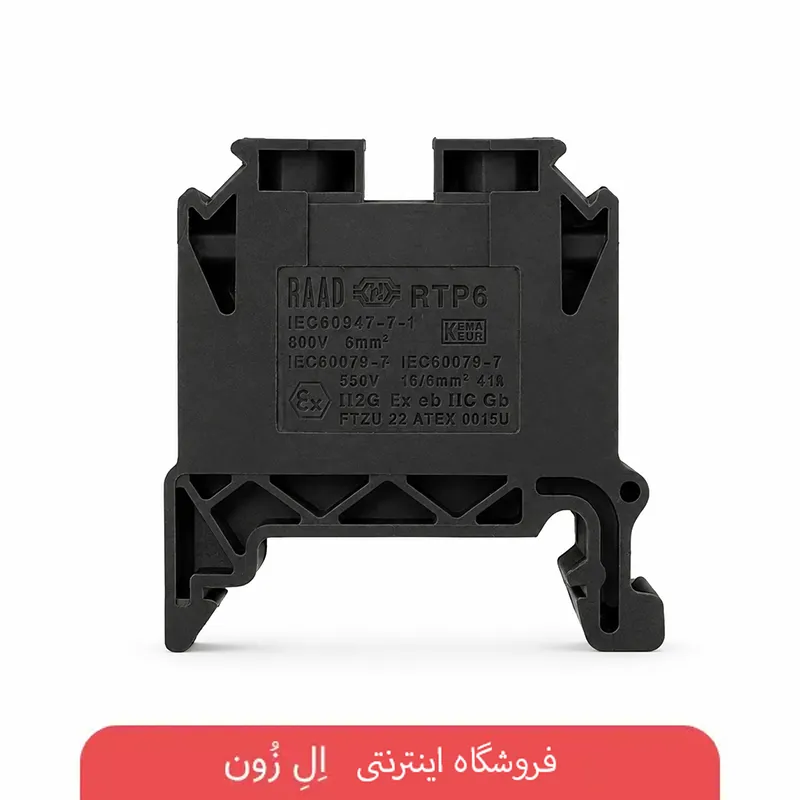

ولتاژ نامی RTP6 مطابق IEC 60947-7-1 برابر با ۸۰۰ ولت و جریان نامی آن ۴۱ آمپر است. سطح مقطع نامی ۶ میلی‌متر مربع و ولتاژ ضربه نامی ۸ کیلوولت اعلام شده است. همچنین حداکثر ظرفیت درج‌شده برای این مدل، جریان ۵۷ آمپر همراه با هادی ۱۰ میلی‌متر مربع است؛ این مقدار نباید با جریان نامی ۴۱ آمپر اشتباه گرفته شود.

این محصول طبق استاندارد IEC/EN 60079-7 نیز دارای داده نامی ۵۰۰ ولت و ۴۱ آمپر است. وجود این مشخصات به‌تنهایی به معنی امکان استفاده آزادانه در هر محیط مستعد انفجار نیست و انتخاب تجهیزات چنین محیط‌هایی باید بر اساس طراحی سیستم، الزامات حفاظتی و تأیید مسئول فنی انجام شود.

ابعاد بدنه برابر با ۸ میلی‌متر عرض و ۴۵٫۳ میلی‌متر طول است. ارتفاع نصب آن با توجه به نوع ریل تغییر می‌کند و برای ریل TH35-7.5 حدود ۴۷٫۴ میلی‌متر و برای ریل TH35-15 حدود ۵۴٫۹ میلی‌متر است.

تفاوت RTP6 با ترمینال‌های مشابه

تفاوت اصلی RTP6 با مدل‌هایی مانند RTP4 و RTP10 در سطح مقطع نامی، عرض بدنه، ظرفیت اتصال و جریان قابل‌تحمل است. RTP6 برای هادی نامی ۶ میلی‌متر مربع طراحی شده و نسبت به RTP4 ظرفیت بالاتری دارد؛ در مقابل، برای مدارهایی با سطح مقطع یا جریان بالاتر ممکن است مدل RTP10 یا ترمینال بزرگ‌تر مناسب‌تر باشد.

این محصول یک ترمینال عبوری معمولی است و نباید با ترمینال ارت، ترمینال فیوزخور، ترمینال قطع‌شونده یا مدل‌های چندطبقه اشتباه گرفته شود. همچنین اتصال آن از نوع پیچی است. در مقایسه با ترمینال‌های Push-in، نصب RTP6 به پیچ‌گوشتی و تنظیم صحیح گشتاور نیاز دارد، اما امکان کنترل مستقیم میزان سفتی اتصال را در اختیار نصاب قرار می‌دهد.

ترمینال RTP6 برای چه کسانی مناسب است؟

این مدل برای تابلو‌سازان، برق‌کاران صنعتی، تکنسین‌های نگهداری، سازندگان ماشین‌آلات، پیمانکاران تأسیسات الکتریکی و واحدهای اتوماسیون مناسب است. همچنین در تابلوهای ساختمانی که سطح مقطع و جریان مدار با مشخصات محصول تطابق دارد، می‌توان از آن استفاده کرد.

انتخاب RTP6 باید بر مبنای محاسبات مدار انجام شود. نام مدل به‌تنهایی برای انتخاب کافی نیست و عواملی مانند نوع هادی، سطح مقطع، جریان پیوسته، دمای داخل تابلو، تراکم تجهیزات و استاندارد پروژه نیز باید بررسی شوند.

نکات مهم هنگام خرید

هنگام خرید ترمینال ریلی رعد مدل RTP6، مدل حک‌شده روی بدنه، سطح مقطع نامی ۶ میلی‌متر مربع، جریان نامی ۴۱ آمپر و اصالت برند بررسی شود. لوازم جانبی مانند صفحه انتهایی، پارتیشن، بست انتهایی، پلاک شماره‌گذاری و پل اتصال معمولاً قطعات مستقلی هستند و باید متناسب با طراحی تابلو سفارش داده شوند.

برای ایجاد اتصال عرضی باید از رابط‌های سازگار سری CC10-6، CC3-6 یا CC2-6 و پل‌های متناسب استفاده شود. استفاده از متعلقات نامتناسب ممکن است باعث نصب ناقص یا کاهش ایمنی مجموعه شود.

شرایط نصب و نگهداری

RTP6 باید داخل تابلو و دور از رطوبت مستقیم، آلودگی رسانا و حرارت غیرمجاز نصب شود. پیش از نصب، برق مدار باید کاملاً قطع و بی‌برقی آن با ابزار مناسب تأیید شود. هادی باید به‌اندازه توصیه‌شده لخت شود و هیچ بخش مسی خارج از محفظه اتصال باقی نماند.

در سرویس‌های دوره‌ای تابلو، تغییر رنگ بدنه، آثار گرم‌شدگی، شل‌شدن اتصال و سلامت شماره‌گذاری‌ها بررسی شود. هرگونه بازبینی یا سفت‌کردن پیچ‌ها باید در حالت بی‌برق و توسط فرد متخصص انجام گیرد.
