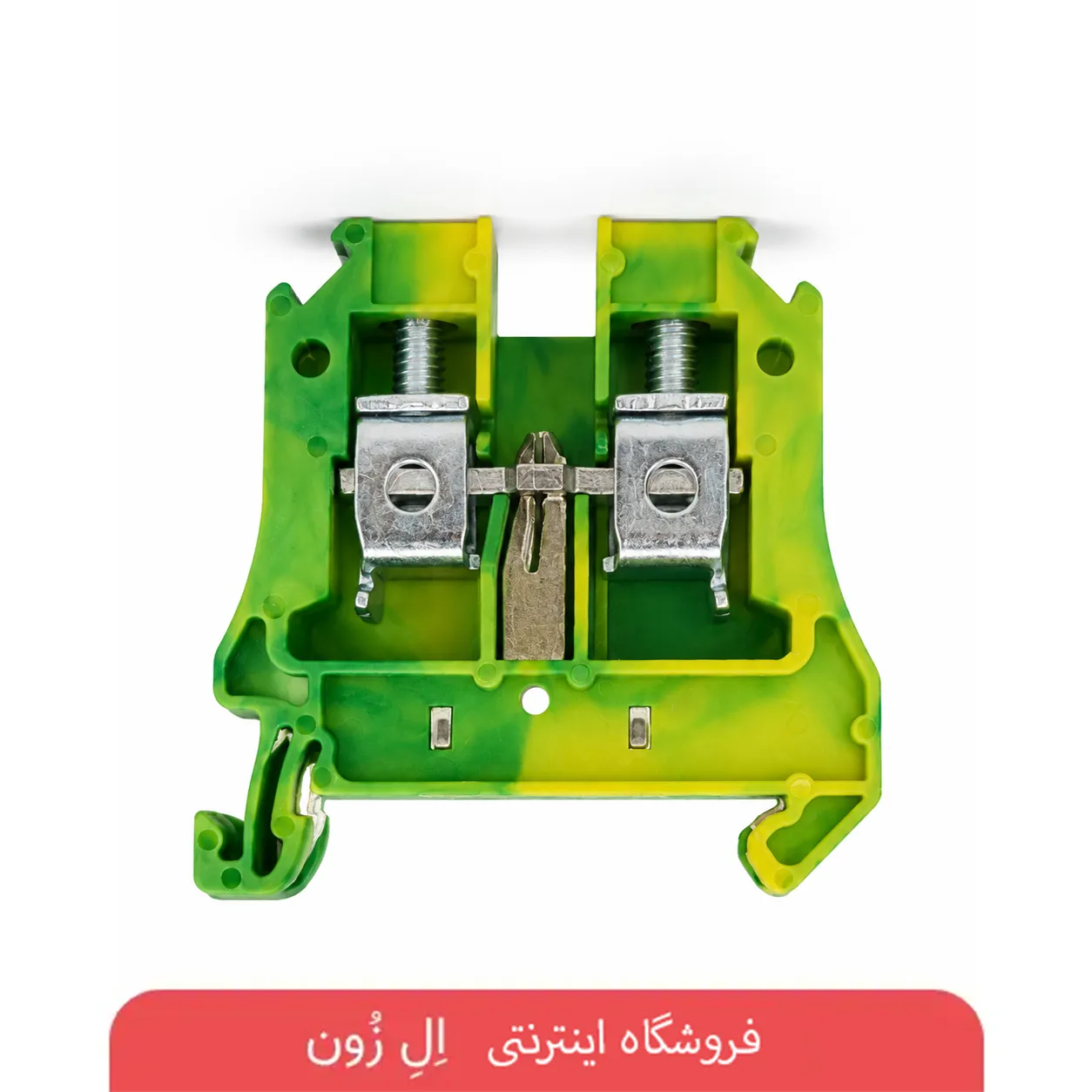

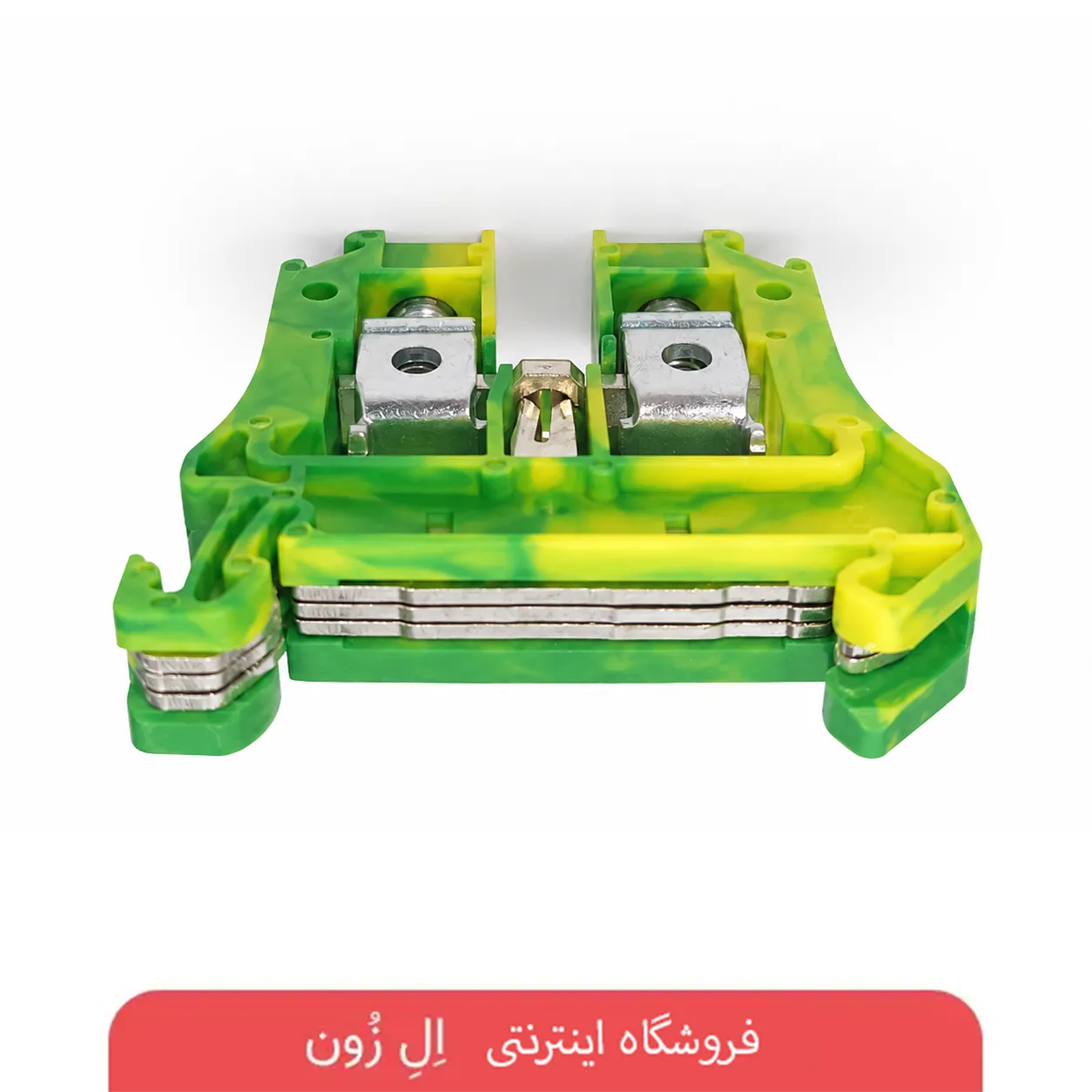

ترمینال ارت رعد سری RETN

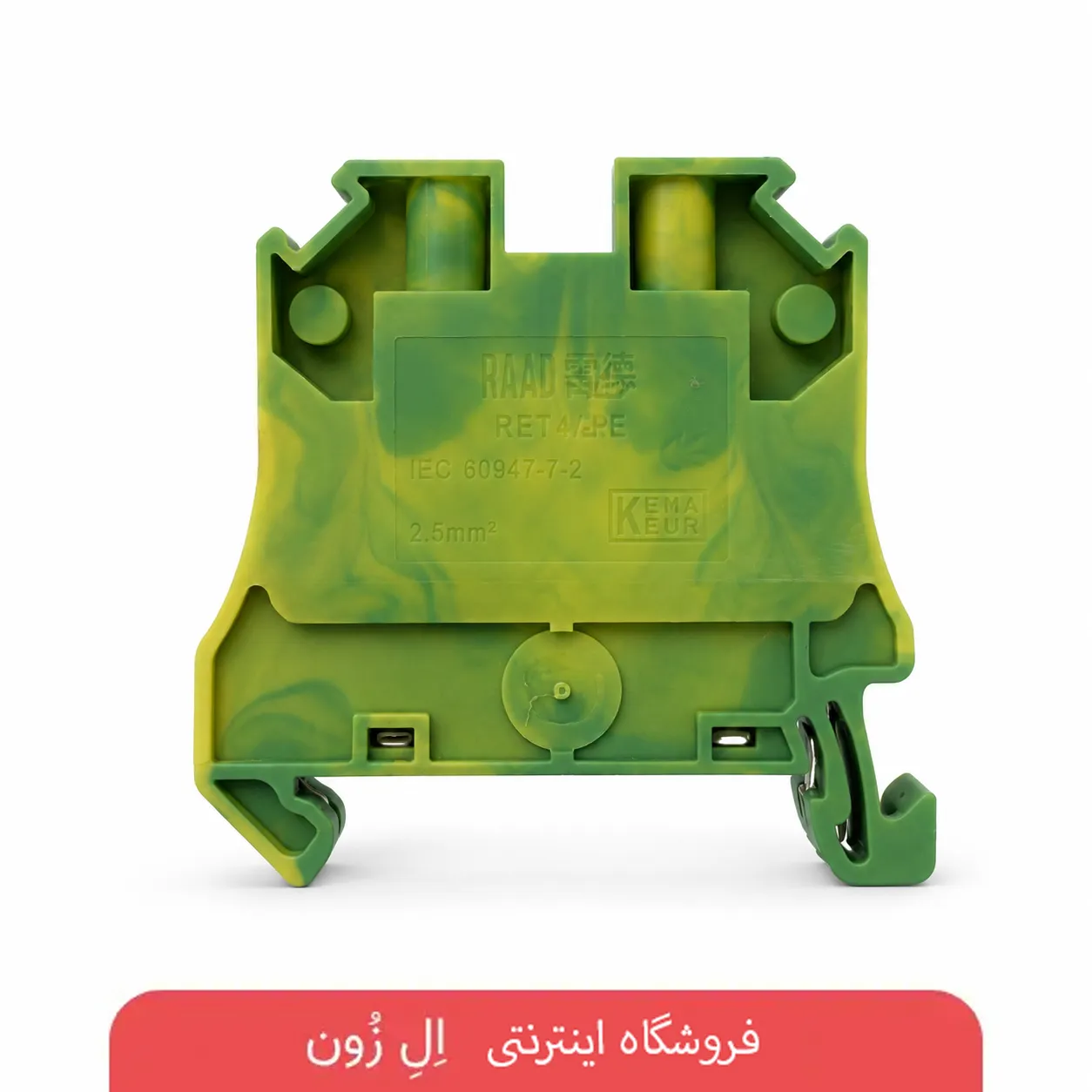

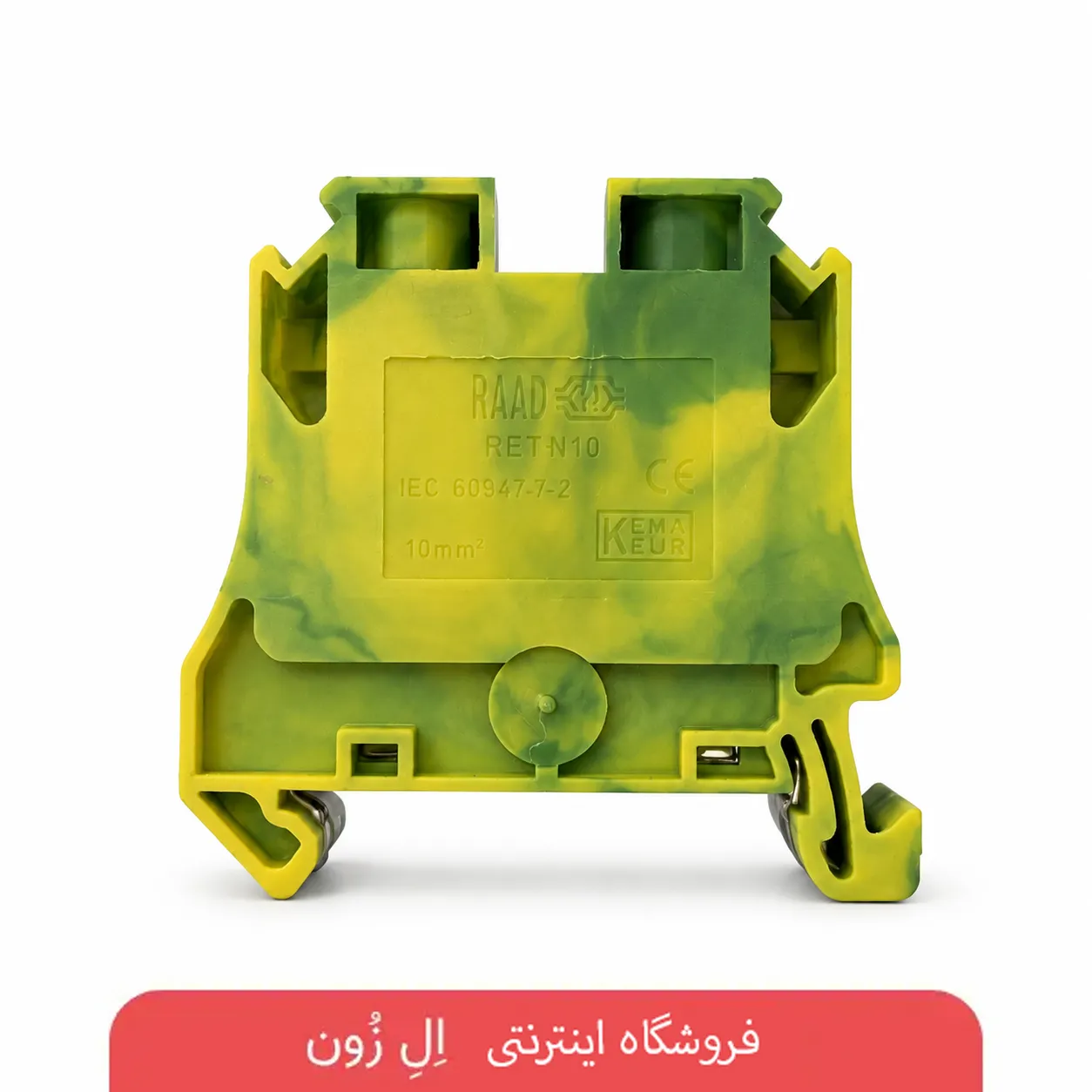

ترمینال ارت رعد سری RETN یک ترمینال ریلی با اتصال پیچی است که برای برقراری اتصال منظم و مطمئن هادی حفاظتی یا سیم ارت در تابلوهای برق به کار می‌رود. این خانواده در چهار سایز RETN 2.5، RETN 4، RETN 6 و RETN 10 عرضه می‌شود تا بتوان متناسب با سطح مقطع هادی و طراحی مدار، مدل مناسب را انتخاب کرد.

در سیستم‌های الکتریکی، سیم ارت وظیفه انتقال جریان‌های خطا به مسیر زمین را بر عهده دارد. به همین دلیل، محل اتصال این هادی باید از نظر مکانیکی پایدار، از نظر الکتریکی کم‌مقاومت و از نظر نصب قابل اطمینان باشد. ترمینال ارت ریلی رعد برای همین منظور طراحی شده و از طریق پایه فلزی خود با ریل نصب‌شده در تابلو ارتباط برقرار می‌کند. ترکیب رنگ سبز و زرد بدنه نیز شناسایی مسیر هادی حفاظتی را در میان سایر ترمینال‌ها آسان‌تر می‌سازد.

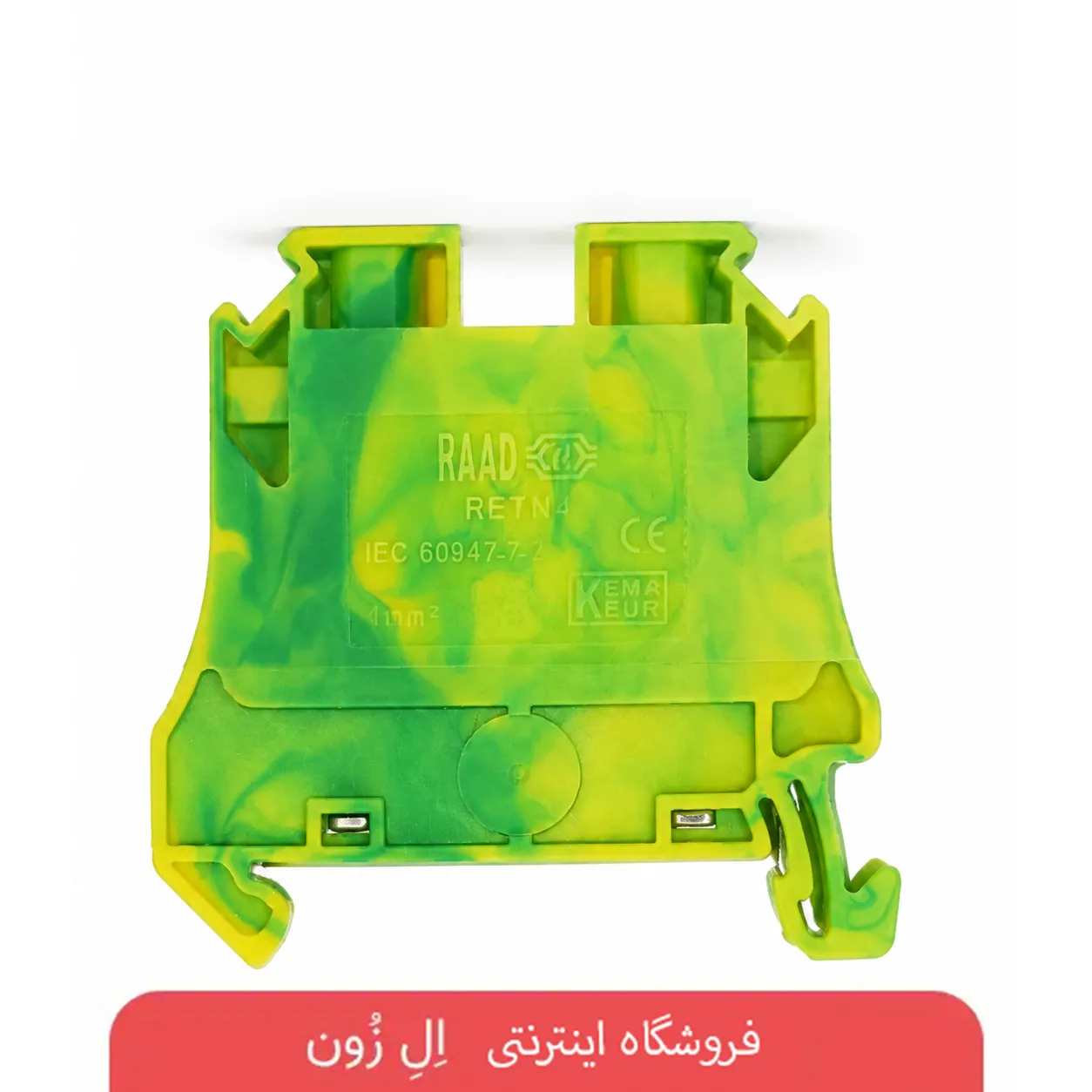

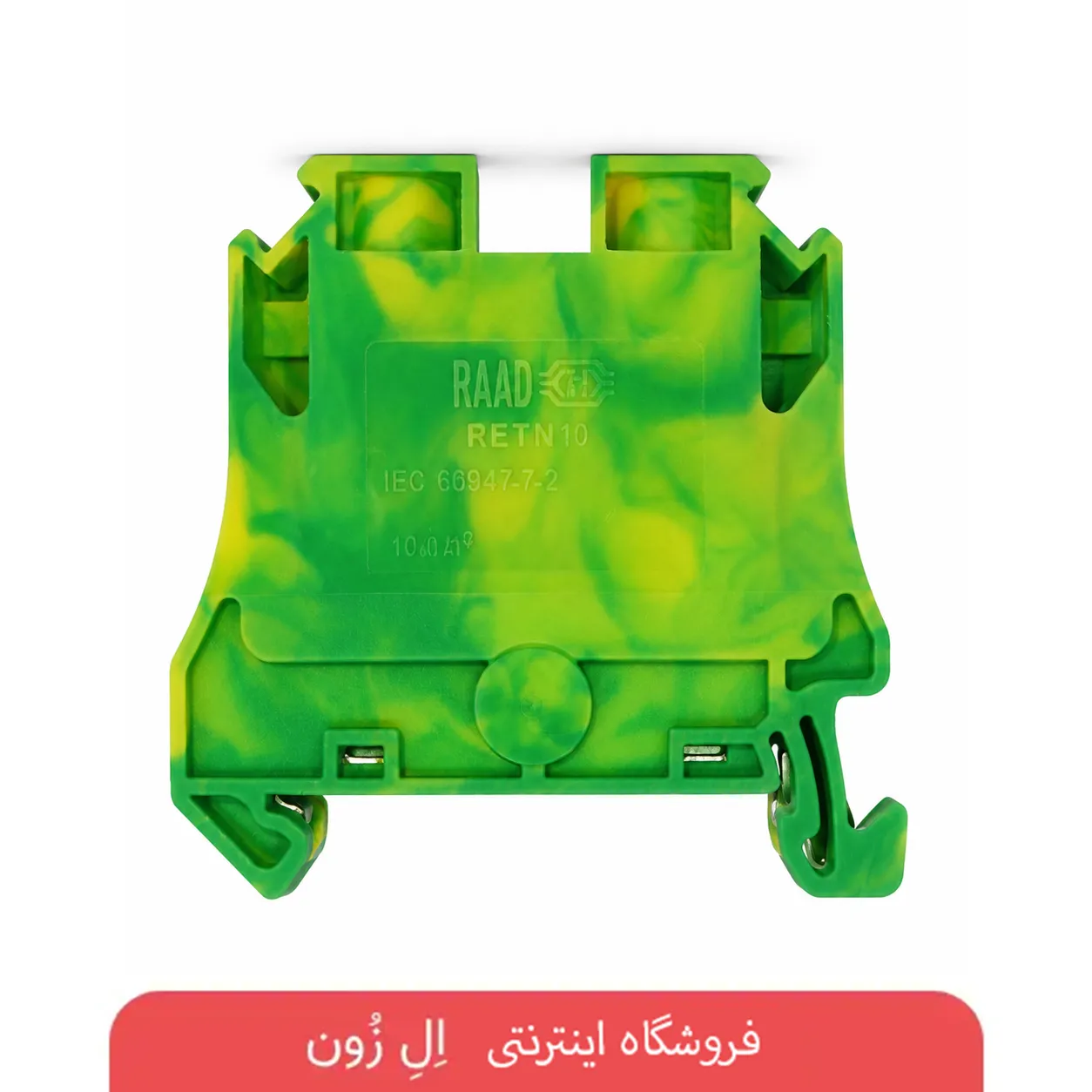

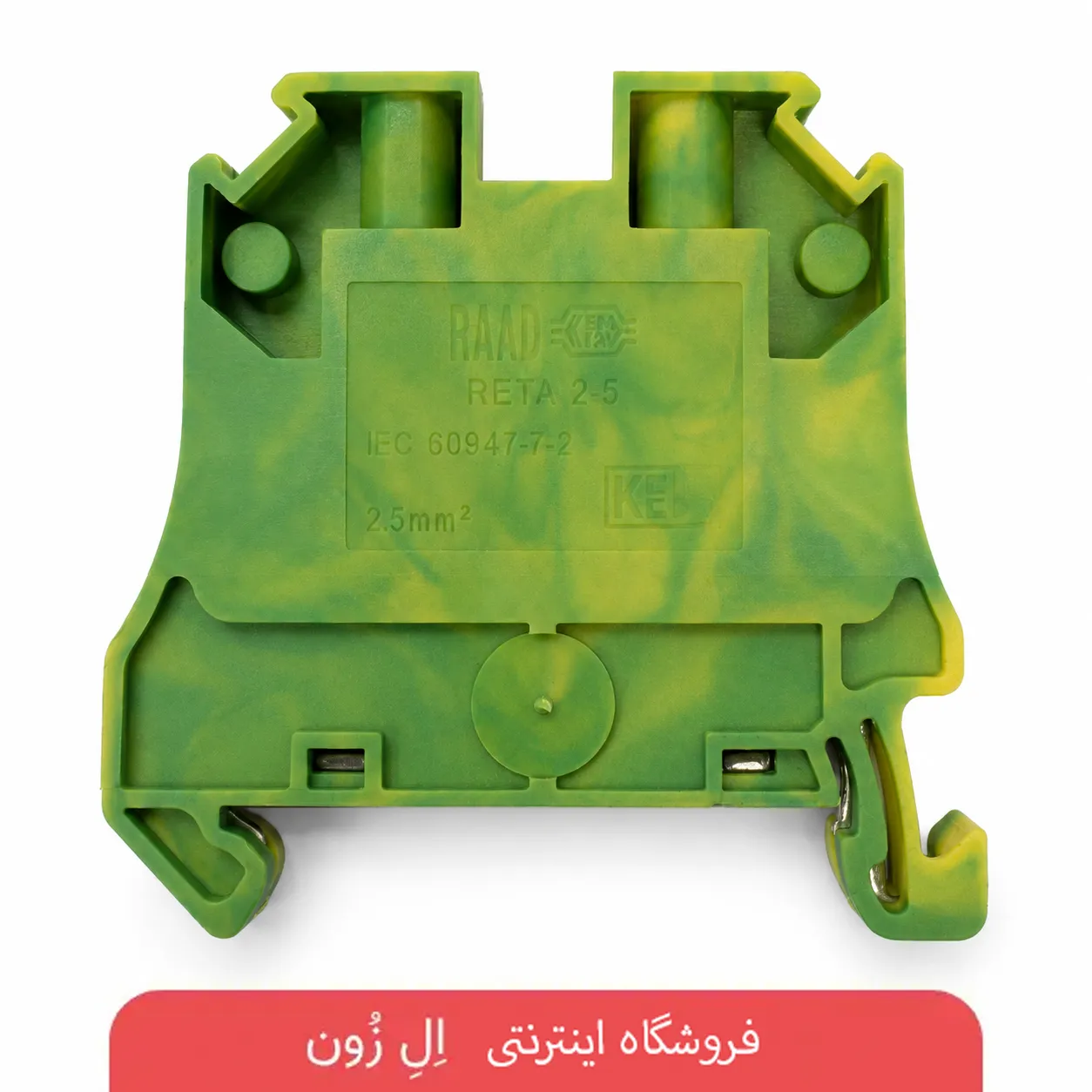

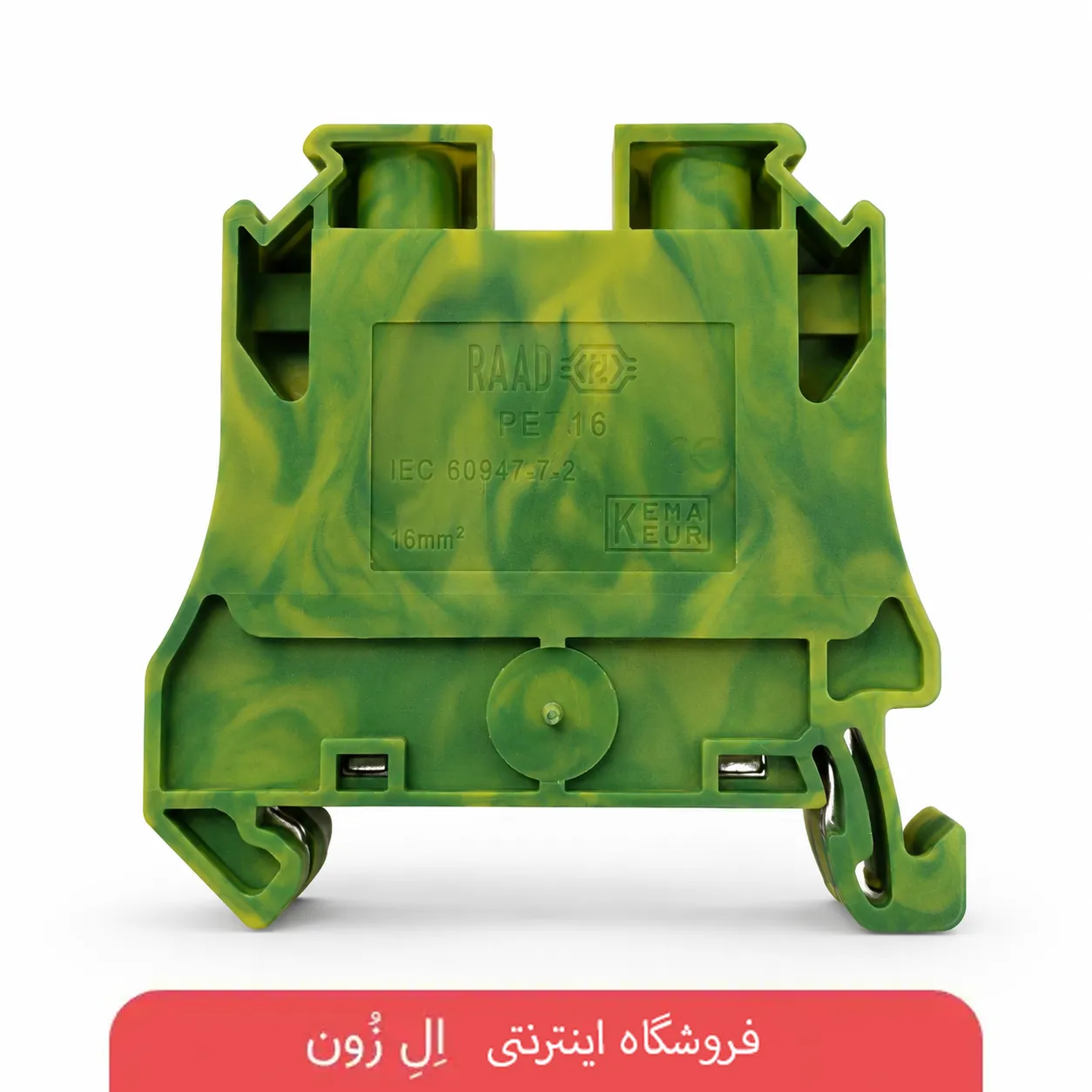

این محصول نباید با ترمینال عبوری معمولی اشتباه گرفته شود. ترمینال عبوری برای انتقال جریان مدار میان دو هادی استفاده می‌شود؛ اما ترمینال ارت RETN وظیفه اتصال هادی حفاظتی به ریل و مجموعه هم‌بندی تابلو را انجام می‌دهد. مدل‌های RETN 2.5 تا RETN 10 در تصویر محصول و فهرست رسمی این خانواده معرفی شده‌اند و تفاوت اصلی آن‌ها در سطح مقطع نامی، ابعاد بدنه و ظرفیت اتصال هادی است.

کاربرد اصلی ترمینال ارت ریلی رعد

کاربرد اصلی ترمینال ارت رعد، جمع‌آوری و سامان‌دهی سیم‌های حفاظتی داخل تابلو برق است. در یک تابلو ممکن است بدنه تجهیزات، درِ تابلو، موتور، سنسور، منبع تغذیه یا مصرف‌کننده‌های مختلف به سیستم ارت متصل شوند. استفاده از ترمینال‌های مجزا و شماره‌گذاری‌شده، مسیر هر سیم را مشخص می‌کند و بررسی مدار را در زمان نصب، سرویس یا عیب‌یابی ساده‌تر می‌سازد.

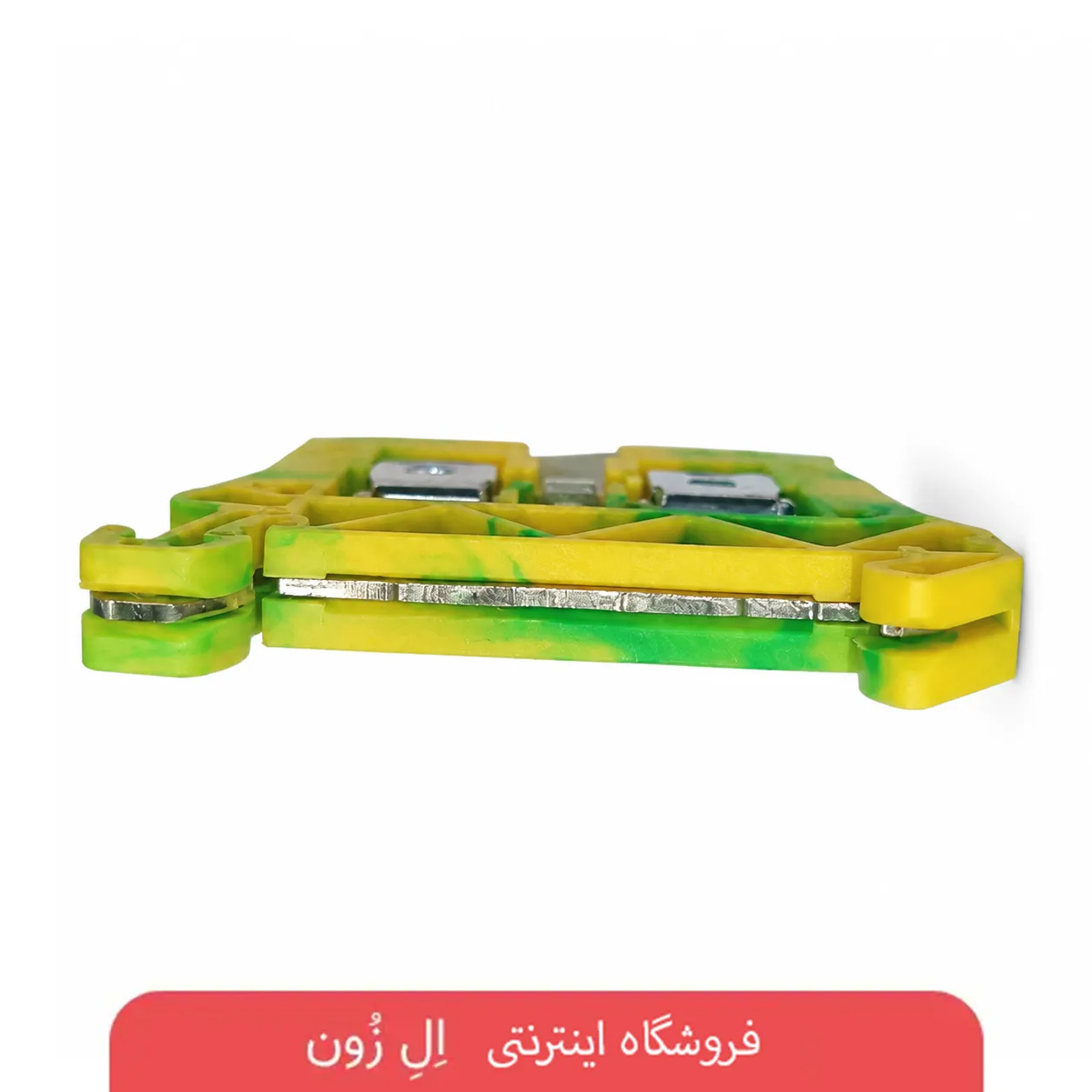

این ترمینال روی ریل استاندارد تابلو نصب می‌شود. پس از قرارگیری صحیح روی ریل، هادی ارت از قسمت ورودی وارد شده و توسط پیچ سیم‌گیر مهار می‌شود. نیروی واردشده از پیچ، اتصال هادی به قطعه رسانای داخلی را برقرار می‌کند. پایه فلزی تعبیه‌شده در قسمت زیرین نیز اتصال میان ترمینال و ریل را شکل می‌دهد. عملکرد درست این مجموعه به نصب اصولی ریل و پیوستگی مناسب آن با شینه یا نقطه اصلی ارت تابلو وابسته است.

مزایای ترمینال ارت رعد

یکی از مزیت‌های اصلی این سری، تفکیک روشن مسیر ارت از مدارهای فرمان و قدرت است. رنگ سبز و زرد مطابق رویه متداول شناسایی هادی حفاظتی انتخاب شده و احتمال اشتباه در سیم‌کشی را کاهش می‌دهد. ساختار ریلی محصول نیز اجازه می‌دهد چند ترمینال در کنار یکدیگر چیده شوند و آرایش منسجمی داخل تابلو ایجاد شود.

اتصال پیچی از دیگر ویژگی‌های مهم سری RETN است. این نوع اتصال برای سیم‌های مفتولی، افشان و هادی‌های مجهز به وایرشو قابل استفاده است؛ البته سطح مقطع هادی و شیوه آماده‌سازی سر سیم باید با مشخصات همان مدل مطابقت داشته باشد. امکان بازبینی ظاهری، دسترسی مناسب به پیچ‌ها و تعویض مستقل هر ترمینال، نگهداری مجموعه را آسان‌تر می‌کند.

بدنه عایق این محصولات از پلی‌آمید 6.6 خودخاموش‌شونده ساخته می‌شود. این ماده در تجهیزات اتصال تابلویی کاربرد گسترده‌ای دارد و ضمن ایجاد عایق‌کاری، استحکام مکانیکی لازم را برای نگهداری اجزای داخلی فراهم می‌کند. برای نمونه، در اطلاعات فنی مدل RETN 6 بازه دمای کاری ۴۰- تا ۱۰۵+ درجه سانتی‌گراد و بدنه پلی‌آمید 6.6 اعلام شده است.

ویژگی‌های مهم خانواده RETN

خانواده RETN از چهار سایز نامی ۲٫۵، ۴، ۶ و ۱۰ میلی‌متر مربع تشکیل شده است. این تنوع امکان انتخاب دقیق‌تر ترمینال متناسب با سطح مقطع هادی حفاظتی را فراهم می‌کند. استفاده از مدلی که بیش از اندازه بزرگ یا کوچک باشد، می‌تواند چیدمان تابلو یا کیفیت مهار سیم را تحت تأثیر قرار دهد؛ بنابراین انتخاب تنها بر اساس ظاهر یا قیمت توصیه نمی‌شود.

این سری به شیوه پیچی سیم‌گیری می‌شود. پیچ باید با ابزار متناسب و گشتاور توصیه‌شده سازنده بسته شود. سفت‌کردن ناکافی ممکن است باعث اتصال ناپایدار شود و واردکردن نیروی بیش از حد نیز می‌تواند به هادی، پیچ یا قطعات داخلی آسیب برساند. برای سیم افشان بهتر است از وایرشوی متناسب با سطح مقطع استفاده شود تا رشته‌های هادی پراکنده نشوند و اتصال منظم‌تری ایجاد شود.

وجود امکان نصب تجهیزات جانبی مانند شماره ترمینال، بست انتهایی و درپوش مرتبط نیز مدیریت ردیف ترمینال‌ها را بهبود می‌دهد. مدل تجهیزات جانبی باید بر اساس سایز ترمینال و اطلاعات کاتالوگ انتخاب شود؛ زیرا تمامی متعلقات میان سایزهای مختلف مشترک نیستند.

تفاوت ترمینال ارت RETN با محصولات مشابه

تفاوت اصلی سری RETN با ترمینال‌های عبوری RTP در نوع عملکرد آن‌هاست. مدل RTP برای اتصال دو هادی و عبور جریان مدار طراحی شده است، در حالی که RETN یک ترمینال هادی حفاظتی است و ارتباط سیم ارت با ریل تابلو را برقرار می‌کند. رنگ بدنه نیز این تفاوت عملکردی را آشکار می‌سازد.

این محصول با ترمینال ارت فشاری سری RPET نیز تفاوت دارد. در سری RETN اتصال هادی با پیچ انجام می‌شود، اما مدل‌های فشاری از سازوکار فنری یا Push-in بهره می‌برند. اتصال فشاری معمولاً سرعت سیم‌کشی بیشتری دارد؛ در مقابل، ساختار پیچی برای بسیاری از تابلو‌سازان آشناست و امکان کنترل مستقیم نحوه بسته‌شدن هادی را فراهم می‌کند.

مدل‌های RETN با یکدیگر نیز یکسان نیستند. افزایش عدد مدل به معنای افزایش سطح مقطع نامی ترمینال است و معمولاً ابعاد بدنه، ظرفیت پذیرش سیم و برخی تجهیزات جانبی را تغییر می‌دهد. بنابراین RETN 10 جایگزین مستقیم RETN 2.5 نیست و هر سایز باید بر پایه نقشه تابلو و سطح مقطع هادی انتخاب شود.

گروه مصرف‌کنندگان

ترمینال ارت رعد برای تابلو‌سازان، تکنسین‌های برق صنعتی، مجریان تأسیسات الکتریکی، سازندگان ماشین‌آلات، واحدهای تعمیر و نگهداری و پیمانکاران برق قابل استفاده است. این محصول در تابلوهای کنترل، توزیع، اتوماسیون، بانک خازنی، سیستم‌های تهویه و تجهیزات صنعتی کاربرد دارد.

انتخاب، سیم‌بندی و کنترل اتصال ارت باید توسط فرد آموزش‌دیده و در حالت بی‌برق انجام شود. ترمینال ارت به‌تنهایی جایگزین طراحی صحیح سیستم زمین، شینه ارت، هم‌بندی حفاظتی یا آزمون پیوستگی مدار حفاظتی نیست.

نکات مهم هنگام خرید ترمینال ارت رعد

پیش از خرید، ابتدا سطح مقطع و نوع هادی را مشخص کنید. عدد درج‌شده در نام مدل، سایز نامی خانواده را نشان می‌دهد؛ اما محدوده دقیق سیم مفتولی و افشان باید برای همان مدل در کاتالوگ کنترل شود. همچنین فضای قابل استفاده روی ریل، تعداد نقاط ارت و تعداد ترمینال‌های موردنیاز باید از قبل محاسبه شود.

اصالت برند، سلامت پایه فلزی، سالم‌بودن پیچ‌ها و نبود شکستگی در بدنه عایق اهمیت دارد. مدل درج‌شده روی کالا یا بسته‌بندی باید با سفارش تطابق داشته باشد. برای پروژه‌های چندمدلی نیز بهتر است هر سایز به‌صورت جداگانه کدگذاری و انبار شود تا احتمال جابه‌جایی کاهش یابد.

در کنار محصول، نیاز به بست انتهایی، شماره ترمینال و درپوش متناسب را نیز بررسی کنید. انتخاب این تجهیزات هم‌زمان با ترمینال، چیدمان نهایی تابلو را منظم‌تر می‌کند.

شرایط نگهداری

ترمینال‌ها باید پیش از نصب در بسته‌بندی سالم، محیط خشک و دور از گردوغبار، رطوبت، مواد خورنده و تابش مستقیم خورشید نگهداری شوند. از انبارکردن محصول در محلی که احتمال ضربه، تغییر شکل پایه فلزی یا آلودگی سطح اتصال وجود دارد خودداری شود.

پس از نصب، اتصالات باید در برنامه سرویس دوره‌ای تابلو بررسی شوند. تغییر رنگ، آثار حرارت، شل‌شدن پیچ، ترک‌خوردگی بدنه یا خوردگی قطعات فلزی نشانه نیاز به بررسی تخصصی است. هرگونه بازبینی باید پس از قطع کامل برق و رعایت الزامات ایمنی انجام شود.
