ترمینال لاستیکی رعد سایز ۱۰، ۱۶، ۲۵ و ۳۵

ترمینال لاستیکی رعد که با نام‌های ترمینال شاخه‌ای، ترمینال پلاستیکی یا کانکتور پیچی نیز شناخته می‌شود، برای اتصال منظم و قابل بازکردن سیم‌ها و کابل‌های برق به کار می‌رود. این خانواده در چهار سایز ۱۰، ۱۶، ۲۵ و ۳۵ عرضه می‌شود تا بتوان متناسب با سطح مقطع هادی و ظرفیت موردنیاز، گزینه مناسب را انتخاب کرد. هر شاخه از چند خانه مستقل تشکیل شده است و در صورت نیاز می‌توان خانه‌ها را از محل اتصال بدنه جدا کرد.

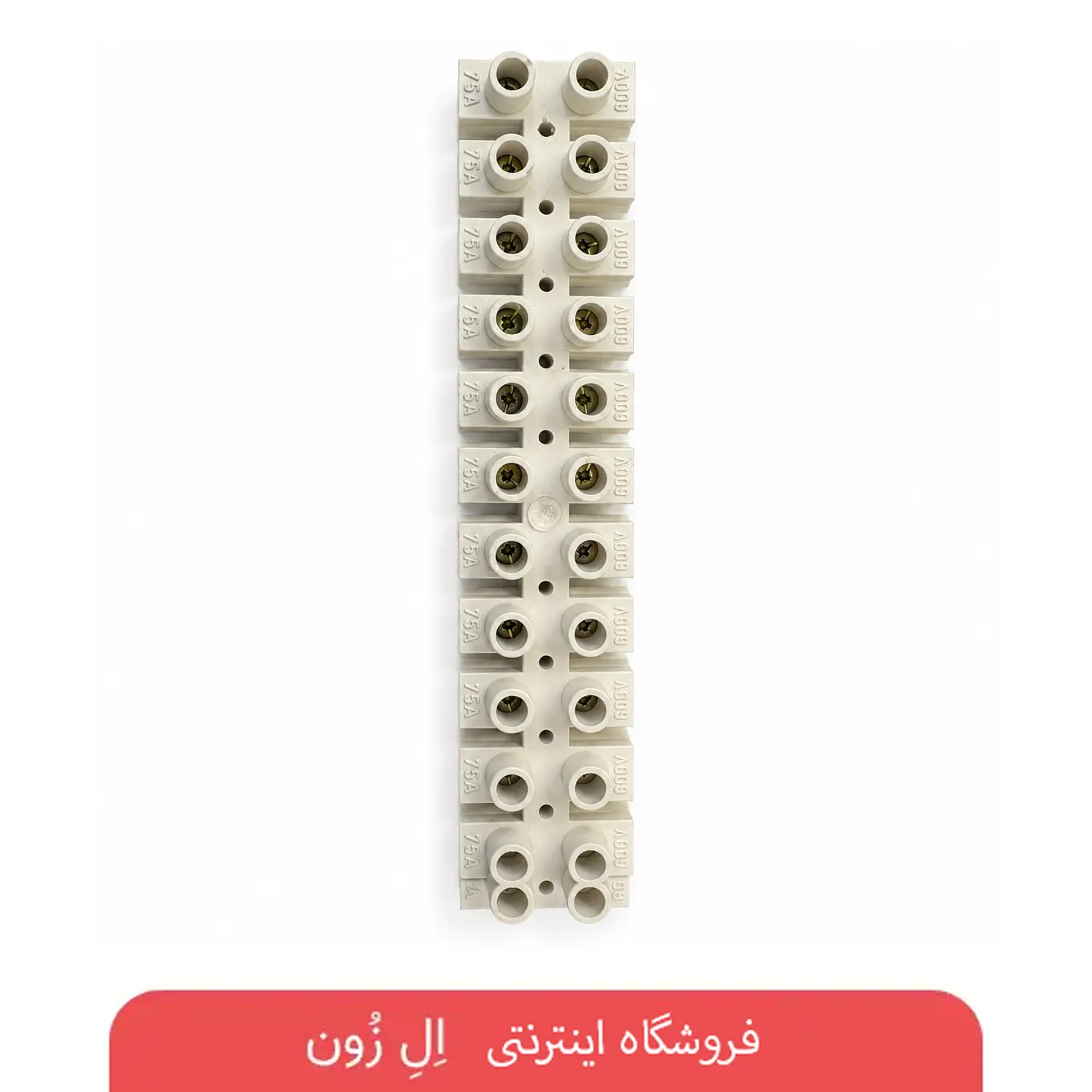

نام «ترمینال لاستیکی» اصطلاحی رایج در بازار برق است. بدنه این محصول در واقع از ماده عایق پلیمری ساخته می‌شود و لاستیک طبیعی نیست. در منابع فروشگاهی، جنس بدنه بعضی نمونه‌های رعد گستر PVC اعلام شده است؛ بااین‌حال، جنس دقیق هر محموله باید از روی بسته‌بندی یا مشخصات درج‌شده توسط تولیدکننده کنترل شود. مدل نشان‌داده‌شده در تصویر دارای بدنه سفید و ساختار شاخه‌ای ۱۲ خانه است. عرضه این خانواده در سایزهای ۱۰، ۱۶، ۲۵ و ۳۵ نیز در فهرست محصولات رعد گستر گزارش شده است.

کاربرد اصلی ترمینال شاخه‌ای رعد

کاربرد اصلی این اتصال‌دهنده، برقراری ارتباط الکتریکی میان دو سر سیم یا کابل بدون نیاز به تاباندن مستقیم هادی‌ها به یکدیگر است. پس از واردشدن هادی‌های آماده‌شده از دو سمت هر خانه، پیچ‌های همان خانه روی بخش هادی بسته می‌شوند. به‌این‌ترتیب، اتصال مکانیکی و الکتریکی درون مغزی فلزی شکل می‌گیرد و پوشش عایق اطراف آن، احتمال تماس اتفاقی با قسمت برق‌دار را کاهش می‌دهد.

هر خانه مدار مستقلی دارد؛ بنابراین اتصال‌های مختلف را می‌توان روی یک شاخه سازمان‌دهی کرد. همچنین امکان جداکردن تعداد موردنیاز خانه‌ها باعث می‌شود محصول برای جعبه تقسیم، سیم‌کشی تجهیزات، تابلوهای ساده و تعمیرات برق کاربردی باشد.

تفاوت سایزهای ۱۰، ۱۶، ۲۵ و ۳۵

تفاوت اصلی مدل‌های این خانواده در اندازه محفظه سیم‌گیری، ابعاد مغزی، اندازه پیچ و ظرفیت پذیرش هادی است. با افزایش سایز، فضای ورود سیم و ابعاد کلی ترمینال نیز بیشتر می‌شود. سایز درج‌شده را نباید بدون بررسی دیتاشیت، معادل قطعی جریان نامی یا سطح مقطع مجاز دانست؛ زیرا روش نام‌گذاری ترمینال‌های شاخه‌ای میان تولیدکنندگان یکسان نیست.

ترمینال لاستیکی رعد سایز ۱۰ برای سیم‌ها و اتصال‌های سبک‌تر این خانواده انتخاب می‌شود. سایز ۱۶ فضای سیم‌گیری بزرگ‌تری دارد و برای هادی‌های ضخیم‌تر مناسب است. مدل‌های ۲۵ و ۳۵ برای اتصال کابل‌هایی با قطر بیشتر در مدارهای قدرت، جعبه‌های توزیع و تجهیزات صنعتی کاربرد دارند. انتخاب نهایی باید براساس سطح مقطع واقعی هادی، جنس سیم، جریان مدار و اطلاعات درج‌شده روی محصول انجام شود.

مزایای ترمینال لاستیکی رعد

یکی از مهم‌ترین مزایای این محصول، امکان ایجاد اتصال بدون لحیم‌کاری است. اتصال پیچی در زمان تعمیر یا تغییر سیم‌کشی باز می‌شود و می‌توان هادی را تعویض کرد. شاخه‌ای‌بودن بدنه نیز به نصاب اجازه می‌دهد تعداد خانه‌های موردنیاز را جدا کرده و فضای داخل جعبه یا محفظه را بهتر مدیریت کند.

بدنه عایق، بخش فلزی اتصال را می‌پوشاند و پیچ‌های مجزا امکان مهار هر هادی را فراهم می‌کنند. رنگ روشن بدنه نیز مشاهده وضعیت ظاهری ترمینال، آلودگی، سوختگی یا تغییر رنگ ناشی از افزایش دما را آسان‌تر می‌سازد. البته این پوشش جایگزین جعبه تقسیم، تابلو برق یا محفظه حفاظتی مناسب نیست.

نحوه عملکرد اتصال پیچی

در هر خانه یک رابط فلزی قرار دارد که دو سر هادی را به یکدیگر متصل می‌کند. پیچ‌های بالای بدنه برای ثابت‌کردن سیم درون این رابط به کار می‌روند. کیفیت اتصال به انتخاب سایز صحیح، آماده‌سازی اصولی سر سیم و مقدار مناسب سفت‌کردن پیچ وابسته است.

ورود هادی بیش از ظرفیت ترمینال، باقی‌ماندن عایق در محل تماس یا شل‌بودن پیچ می‌تواند مقاومت اتصال و دمای نقطه تماس را افزایش دهد. از طرف دیگر، سفت‌کردن بیش‌ازحد پیچ ممکن است به هادی یا بدنه آسیب برساند. برای سیم‌های افشان، استفاده از سرسیم مناسب و نصب توسط فرد متخصص توصیه می‌شود.

تفاوت با ترمینال ریلی و کانکتورهای یک‌بارمصرف

ترمینال شاخه‌ای رعد برای نصب مستقیم درون جعبه یا محفظه طراحی شده و الزاماً روی ریل DIN نصب نمی‌شود. ترمینال ریلی برای تابلوهای برق منظم‌تر مناسب است و قابلیت استفاده از شماره‌گذاری، پارتیشن، جمپر و متعلقات تابلویی را دارد. در مقابل، مدل شاخه‌ای ساختار ساده‌تری دارد و می‌توان تعداد خانه‌های آن را متناسب با نیاز جدا کرد.

در مقایسه با اتصال سیم‌ها به روش تاباندن و پوشاندن با نوار عایق، ترمینال پیچی اتصال مرتب‌تر و قابل‌بازبینی‌تری ایجاد می‌کند. کانکتورهای فشاری ممکن است سرعت نصب بیشتری داشته باشند، اما ترمینال شاخه‌ای برای تنوع بیشتری از تعمیرات و اتصال‌های قابل بازکردن مورد استفاده قرار می‌گیرد.

گروه مصرف‌کنندگان

این محصول برای برق‌کاران ساختمان، تابلو‌سازان، تکنسین‌های تعمیر و نگهداری، نصابان روشنایی، تعمیرکاران تجهیزات برقی و واحدهای تأسیسات قابل استفاده است. سایزهای ۲۵ و ۳۵ بیشتر برای هادی‌های ضخیم و اتصال‌های قدرت مطرح هستند؛ درحالی‌که سایزهای ۱۰ و ۱۶ در سیم‌کشی‌های عمومی‌تر کاربرد گسترده‌تری دارند.

نکات مهم هنگام خرید ترمینال لاستیکی رعد

پیش از خرید، سطح مقطع، نوع و جنس هادی را مشخص کنید. سیم باید بدون فشار غیرعادی وارد محفظه شود و پیچ نیز بتواند آن را به‌طور یکنواخت مهار کند. تعداد خانه‌های شاخه، جنس بدنه، جنس مغزی، کیفیت رزوه پیچ‌ها و سلامت ظاهری عایق نیز باید بررسی شود.

در بازار، عنوان‌های «رعد»، «رعد الکتریک» و «رعد گستر» گاهی به‌جای یکدیگر استفاده می‌شوند؛ درحالی‌که ممکن است به تولیدکنندگان متفاوتی اشاره داشته باشند. تصویر و تنوع سایزهای ارائه‌شده با ترمینال شاخه‌ای رعد گستر همخوانی بیشتری دارد. بنابراین نام کامل تولیدکننده باید پیش از ثبت نهایی کالا، از روی بسته‌بندی کنترل شود.

نگهداری و نکات ایمنی

ترمینال باید در محیط خشک، دور از تابش مستقیم خورشید، مواد خورنده و حرارت شدید نگهداری شود. نصب یا بازکردن آن تنها پس از قطع کامل برق مجاز است. این محصول ضدآب محسوب نمی‌شود و در فضای مرطوب یا باز باید داخل محفظه‌ای با درجه حفاظت مناسب قرار گیرد. پس از نصب نیز بهتر است استحکام پیچ‌ها و نبود تغییر رنگ، ترک‌خوردگی یا آثار افزایش دما به‌صورت دوره‌ای بررسی شود.
